难度：
使用次数：130
入库时间：2014-04-28如图所示电路，电源电压不变，调节滑动变阻器，电流表示数由0.1A变为0.3A时，电压表示数也随之变化了2V，此时，滑动变阻器R消耗的电功率为1.8W，则：
定值电阻R0＝ ▲ Ω， 电源电压U＝ ▲ V。
-
难度：
使用次数：58
入库时间：2014-04-28
按照要求作图：
（1）请画出如图所示中球所受的重力和支持力的示意图。
（2）如图所示，a、b分别为一束入射光线和一束出射光线。请画出a经过凹透镜后的折射光线和与b对应的入射光线。
（3）请将图中所示元件，连接成符合安全用电要求的家庭电路。
-
难度：
使用次数：188
入库时间：2014-04-28
在探究水的沸腾、海波和石蜡的熔化规律时，小琴记录的实验数据如下表所示。请回答下列问题。
（1）在上述三个探究实验中，都需要的测量仪器是温度计和 ▲ ；
（2）根据表中的实验数据可以判断：石蜡是 ▲ （填“晶体”或“非晶体”），海波的温度达到53℃时，其状态是 ▲ ；（选填“固态”或“液态”）
（3）根据表中的实验数据可知：该实验中水的沸点是 ▲ ℃。
加热时间/min
0
1
2
3
4
5
6
7
8
9
10
11
12
石蜡的温度/℃
40
41
42
44
46
47
48
49
51
52
54
56
59
海波的温度/℃
40
42
44
46
48
48
48
48
48
48
50
53
56
水的温度/℃
92
93
94
95
96
97
98
99
99
99
99
99
99
-
难度：
使用次数：126
入库时间：2014-04-28

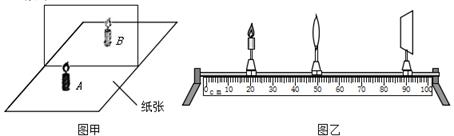

小乐和小霞分别探究“平面镜成像特点”和“凸透镜成像规律”，实验装置图分别如图甲和图乙所示：
（1）如图甲所示，小乐在探究“平面镜成像特点”的实验中：
①选取两个完全相同的蜡烛是为了比较像与物的 ▲ 关系；
②小明将蜡烛A逐渐远离玻璃板时，它的像的大小将 ▲ （填“变大”、“不变”或“变小”）。
（2）如图乙所示，小霞在探究“凸透镜成像规律”的实验中：
①当蜡烛到凸透镜的距离为20cm时，移动光屏，直到光屏上成清晰的倒立、等大的实像，则该凸透镜的焦距为 ▲ cm；
②当蜡烛到凸透镜的距离为15cm时，移动光屏，直到光屏上成清晰的像，该成像规律在实际生活中的应用是 ▲ （选填“照相机”、“投影仪”或“放大镜”）；
（3）若把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，当“眼睛”戴上近视眼镜时，烛焰刚好在“视网膜”上成一清晰的像；若取下近视眼镜，则清晰的像会成在“视网膜”的 ▲ 选填“前面”或“后面”）。
-
难度：
使用次数：59
入库时间：2014-04-28
李明等几位同学准备探究“弹簧弹性势能的大小与弹簧长度变化量的关系。他们设计的实验装置如图，弹簧左端固定在墙上，放在水平面上，水平面A点左侧光滑，右侧粗糙。物体P压缩弹簧到B点后从静止释放，运动到C点弹簧恢复到原长与物体脱离，物体运动到D点停止。请补充完成他们的探究过程：
（1）由于弹性势能的大小不便用仪器测量，本实验把弹性势能的大小转换为测量木块移动的距离，这种研究方法叫转换法。下列实验中用到此方法的是＿＿▲＿＿。（填序号）
①探究“杠杆的平衡条件” ②探究“影响电磁铁磁性强弱的因素”
（2）对同一根弹簧，物体P压缩弹簧至B点，从静止释放，运动到D点。测量 ▲ 之间的距离和 ▲ 之间的距离，并改变 ▲ 之间的距离，测多组数据，分析数据得到：弹簧长度变化量越大，弹性势能越大。
