难度：
使用次数：56

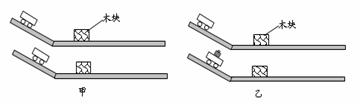

入库时间：2014-04-28下图是我们“探究物体动能大小与哪些因素有关”的实验装置。
（1）该实验是通过用控制变量的研究方法，研究 ▲ （选填“小车”或“木块”）的动能大小和哪些因素有关的；通过观察 ▲ 来判断动能的大小。
（2）甲图所示方案是为了探究动能大小与 ▲ 关系的，根据你所学的知识得出的结论结论是 ▲ 。
（3）若想用乙图所示方案探究动能大小与质量的关系，需要改进的步骤是 ▲ 。
-
难度：
使用次数：129
入库时间：2014-04-28
一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A.小组想测定这个小灯泡的额定功率，实验室中有如下器材：
电流表、电压表、开关各一个，两个规格分别为 “10Ω 1A”、 “50Ω 0.5A”的滑动变阻器，导线若干，电源一只(电压为12V).
小组设计了如图a所示电路图，通过分析你认为小明应选用规格为 ▲ 的滑动变阻器。
（2）图b已连接了部分电路，请你根据图a所示电路图，用笔画线代替导线，将电路连接完整，使滑片向左移动时灯变亮。
（3）小组正确选择了滑动变阻器，将图b的电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V.具体原因是 ▲ ；若灯不亮，电流表示数为0而电压表有示数，可能故障是 ▲
（4）小组排除故障后，继续实验.在实验过程中，眼睛应注意观察 ▲ ，当 ▲ 时，表明灯正常发光，记下此时电流表的示数。
（5）小组又通过实验测得小灯泡电流随电压变化曲线如图c。由图可知，小灯泡的额定功率是 ▲ W；当通过灯的电流是0.25A时，灯泡消耗的实际功率为 ▲ W。
图b
-
难度：
使用次数：172
入库时间：2014-04-28
一边长为10cm 的正方体木块,从距离水平地面3m 的高处由静止释放,空气阻力忽略不计,用压力传感器记录了从木块撞击地面开始到最后完全静止时的压力变化情况,并根据记录的数据绘制了压力随时间变化的关系图像,如图所示,(g 取10N/kg)求:
(1)木块下落过程中,重力所做的功；
(2)木块对地面的最大压强。
-
难度：
使用次数：86
入库时间：2014-04-28
在图所示的电路中，电阻R1=30Ω，滑动变阻器R2标有“100Ω 2A”字样，电流表的量程为0～0.6A，电压表的量程为0～15V。闭合开关S后，移动滑动变阻器的滑片处于某一位置时，电压表的示数为9V，电流表的示数为0.5A。
求：
（1）此时滑动变阻器R2接入电路的阻值；
（2）电源电压；
（3）为了保证两个电表都能正常工作，滑动变阻器R2接入电路的阻值范围。
