难度：
使用次数：157
入库时间：2014-04-25一只小灯泡的额定电压为2.5V，正常发光时的电流约为0.3A．小雨同学想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为6V的电源，滑动变阻器，导线若干．

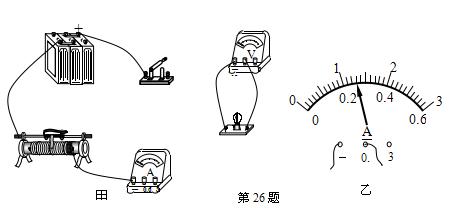

（1）请你用笔画线代替导线，将电路连接完整．
（2）电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是 ．
（3）排除故障后，进行了三次测量，测量数据如下表．当小灯泡正常发光时，电流表示数如图乙所示，此时电流为 A；小灯泡的额定功率为 W．
电压U/V
1
2.5
2.8
电流I/A
0.18
0.28
（4）利用所给器材，该实验装置 （选填“能”或“不能”）用来验证欧姆定律中的电流与电压的关系．
-
难度：
使用次数：119
入库时间：2014-04-25

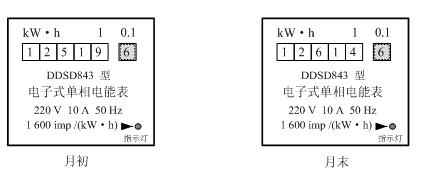

某同学家的电子式电能表上个月月初、月末的表盘如图所示．表盘上“1600 imp/(kW·h)”表示每用电1 kW·h指示灯闪烁1600次．根据表盘上的信息回答下列问题：
（1）该同学家上个月共用电多少kW·h？
（2）该同学家同时使用的用电器总功率不得超过多少？
（3）若只让一个标
有“220 V 484 W”的电热器工作3 min，观察到电能表的指示灯闪烁了32次，则该同学家的实际电压是多大？（设电热器的电阻不变）
