难度：
使用次数：129
入库时间：2014-04-24小明与伙伴一起，研究串联电路中的相关物理规律。
小明想探究串联电路的等效电阻大小与各串联电阻大小的关系。按下图连接好电路，若闭合开关后，发现电流表有示数，而电压表无示数，则故障原因可能是： 。
A．R1断路 B．R2断路 C．电压表断路 D．电源
处断路电流
I /A
电压
U1/V
电压
U2/V
电压
U总/V
电路中的电阻关系
0.3
1.5
3.0
4.5
排除故障后，依次测量出电路中的电流和各部分电压大小，记录在表格中，可以得出串联电路中的电阻大小关系为： 。
接着，他们想探究电路的总功率与两个串联电阻功率大小的关系，重新进行实验所测得的数据与上次相同，由此计算出一组功率数据。为了完善实验，他们找到一个电压为6V的蓄电池，更换到原电路中后，闭合开关，两表示数如图。此时，电流表示数为 A，R2的功率为 W。
为了测量出第三组数据，他们又找来一个电压约为24V的蓄电池，更换到电路中，小明发现电路的总电压无法测量。现只有一些定值电阻、正常的电压表和若干导线，请你帮助解决此难题，把测量总电压的方法，在方框中画出来。
小明在读电流表示数时，观察到表头内部有小线圈和像磁极的东西，当有电流通过时线圈就会带动指针偏转，那么线圈偏转的可能原因是 。
-
难度：
使用次数：101
入库时间：2014-04-24
如图甲是一枚简单的液体燃料火箭结构图，小明所在班级以“火箭中的科学奥秘”为主题开展了系列活动。
模拟火箭升空的原理：三组同学分别进行了下列活动，其中现象产生的原理与火箭升空相同的有_________________；
验证火箭顶部圆锥形能减少摩擦：某同学利用不吸水、硬质的纸张，制成等质量、密封的圆锥体和长方体，在同一高度让两者同时自由下落，如图乙所示。
①为比较两者所受摩擦力的大小，他们需观察_____________________；
②为使实验效果更明显，下列措施可以采用的有____________________。
A．在更高处让两物体自由下落B．用木头替代纸张进行实验C．让两物体在水中自由上浮
-
难度：
使用次数：185
入库时间：2014-04-24
小明观察到电风扇、落地灯等都有个大而重的底座，使它们不易翻到。进而他提出两个猜想：①物体的稳定程度 可能与物体重心高低有关；②物体的稳度可能与接触面积大小有关。
为了

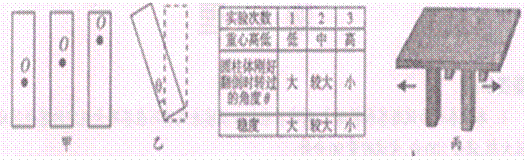

验证猜想①，他将三块相同的橡皮泥分别固定在三个相同的圆柱体的底部、中部和底部，对其重心位置如图甲所示，然后小心地推翻圆柱体，观察圆柱体刚好翻到转过的角度θ 并记录在下表中。在验证猜想②之前，他想到照相机的三脚架与地面的接触面积不变，支得越开却越稳。于是，他调整思路，找来一块木板和四根相同的木棒，组成图丙所示装置，将四根木棒由内向外移动时，装置的稳度不断增大。
圆柱体刚好翻到时转过的角度θ越小，反映圆柱体的稳度越 。
分析表中的信息可知：物体的重心越 ，其稳度越大。
丙图所示实验表明稳度与 有关。
依据以上结论：卡车装货物时，应把中的货物装在 层 ，
可使货物不易翻到；乘车时，两脚
站得更稳。
-
难度：
使用次数：141
入库时间：2014-04-24
某科学兴趣小组想探究风力火箭发射高度是否受火箭的质量、箭尾空心锥体的锥角大小的影响，设计了如图实验装置。大功率鼓风机提供风力火箭升空的动力，推动火箭向高空发射。

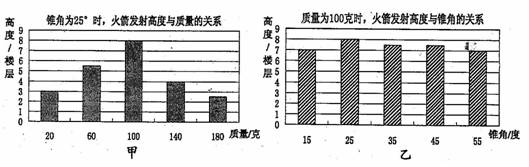

兴趣小组成员制作了若干个风力火箭作品，在无风环境中进行实验，分别记录火箭发射的高度(以楼层高度表示)。每个作品均重复3次实验，计算出平均值．，记录数据并绘制成 图甲和图乙所示的柱状图。
每个作品均做3次实验，并取其平均值的目的是_______________。
分析图甲可得出的结论是______________________。
观察图乙发现，锥角对火箭发射高度影响不大，请分析其中的原因：_____________。
-
难度：
使用次数：193
入库时间：2014-04-24
小科从某品牌“暖手包”说明书上获悉，该“暖手包"能自动发热，是因为里面有铁粉、活性炭等物质。这些物质对“暖手包”发热有什么作用?小科查阅到下列实验数据：
组别
时间／min
铁／g
活性炭／g
空气湿度／％
水／mL
上升温度／
1
30
1
0．6
70
0
10．7
2
30
1
0
70
0
0
3
30
0
0．6
70
0
0
4
30
1
0．6
40
0
4．2
5
30
1
0．6
40
2
11．5
(1)第l、3组的探究实验说明，没有 物质，“暖手包”不会发热；
(2)分析第1、2、4、5组探究实验可知，“暖手包”的发热还应用了活性炭具有吸附空气中的 的性质。
