难度：
使用次数：104

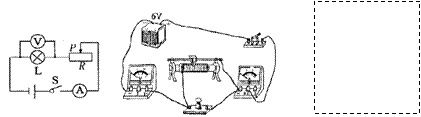

入库时间：2014-04-24小明为测量小灯泡正常发光时的电阻(阻值约为10Ω)，设计了如图所示的电路图。
已知电源电压为6V，灯泡的额定电压为3.8V，滑动变阻器标有“20Ω 1A”字样。
⑴如图是小明根据电路图连接的实物图
。闭合开关后，移动滑动变阻器的滑片，发现小灯泡
；经检查，是由于一根导线连接错误。请你在实物图中连接错误的导线上打“×”并补画出正确的连线。⑵若电压表0～15V的量程损
坏，为完成实验，请你使用原有器材重新设计一个串联电路，并将设计的电路图画在上面的虚线框内。⑶根据你的设计重新连接电路进行实验。闭合开关，移动滑动变阻器的滑片使电压表示数为 V，小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的电阻是 Ω。w
-
难度：
使用次数：174
入库时间：2014-04-24
如图所示为一部分电路，当把电压恒定的电源接在A、C两点时，电流表A1、A2示数分别为I1和I2，且I1∶I2＝9∶5；若把此电源接在B、D两点时，电流表A1示数为I1′，且I1∶I1′＝9∶2； R1、R2消耗的功率分别为P1和P2。
求：⑴R2∶R3为多少？
⑵P1∶P2为多少？
-
难度：
使用次数：205
入库时间：2014-04-24
小亮的体重为600牛顿，他想粗略地测算自己在单杠上做引体向上运动的功率。他用尺量出握拳时手臂的长度为0.65m，并测出自己连续拉上去5次的时间为10s（如图所示），请计算：
⑴小亮在这段时间内克服重力所做的功为多少？
⑵小亮做引体向上运动的功率为多大？
