难度：
使用次数：173
入库时间：2014-04-24如图所示，排球离开手后仍在空中继续飞行。不考虑空气阻力，请在图中画出排球的受力示意图.
-
难度：
使用次数：121
入库时间：2014-04-24
请根据通电螺线管附近静止小磁针的指向，在图中括号内标出电源正、负极。
-
难度：
使用次数：323
入库时间：2014-04-24

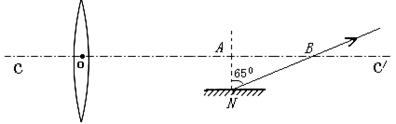

如图所示，一条平行于凸透镜主光轴CC/的入射光线经透镜折射后入射于平面镜上的N点（平面镜与主光轴平行），经平面镜反射后与主光轴CC/相交于B点，过N点作平面镜的法线与主光轴CC/相交于A点，O点为凸透镜的光心。请在图中画出这条光线经凸透镜折射前和折射后的光路图。
-
难度：
使用次数：155
入库时间：2014-04-24

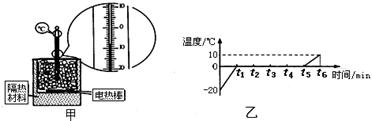

用图甲所示的实验装置探究烧杯内的某种物质熔化时温度的变化规律。实验过程中，电热棒的功率保持恒定。
⑴某时刻温度计的示数如图甲所示，此刻物质的温度是 ℃。
⑵根据实验数据描绘出加热过程中烧杯内物质的温度随时间变化图像如图乙所示，该物质的熔点是 ℃。
⑶t2时刻该物质处于 态。
⑷比较t2与t3时刻的内能，t2时刻的内能_______（填“＞”“＝”或“＜”）t3时刻的内能。理由是
⑸已知0～t1与t5～t6的加热时间相等，由图乙可知两段时间内，物质的温度升高不同，由此可得出：这种物质固态时的比热容比液态时的比
热容 。。
-
难度：
使用次数：122
入库时间：2014-04-24
小明的父亲是一位配钥匙的师傅，他发现有一种钥匙坯和5角硬币的颜色都是黄灿灿的，为探究它们是否是同一种材质，设计如图实验：
⑴取一枚钥匙坯放入小空桶，称出它们的总重F1；
⑵取一枚5角硬币放人小空桶，称出它们的总重F2；xkb1.com
⑶将那枚钥匙坯轻轻放人已装满水的溢水杯中，用小空桶收集溢出的水，称出水及桶的总重F3；
⑷将那枚5角硬币也轻轻放人溢水杯中(钥匙坯仍在其中)，用刚才装水的小桶继续收集这次溢出的水，称出桶及两次溢出水的总重F4。
①在该实验中，小明遗漏了一步重要的测量(并用字母表示)： 。
②小明认为，如果
则可以认为它们是同一材质。根据你补充的步骤，上述等式应修改为： 。③实验时，钥匙坯、硬币各取一枚好不好？请作答并简述理由__________________。
