难度：
使用次数：184
入库时间：2014-04-22标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为
A．3W B.3.3W
C.3.6W D.5W
-
难度：
使用次数：180
入库时间：2014-04-22
某机器的能量流向图如下图所示，据此推测该机器可能是
A．热机
B．电动机
C．发电机
D．电热水器
-
难度：
使用次数：112
入库时间：2014-04-22
如图所示的电路中，电源两端电压保持不变.开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗
D．电流表的示数变小，灯L变亮
-
难度：
使用次数：182
入库时间：2014-04-22

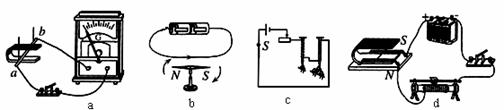

如图所示的四个装置，以下关于它们的说法中错误的
A．图a可用来演示电磁感应现象
B．图b可用来演示电流的磁效应
C．图c可用来演示电磁铁磁性强弱与线圈匝数的关系
D．图d可用来演示发电机的工作原理
-
难度：
使用次数：95
入库时间：2014-04-22
如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器 的滑片P逐渐向左移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力
A. 逐渐增大，方向向右 B. 逐渐减小，方向向右
C．逐渐增大，方向向左 D．逐渐减小，方向向左
