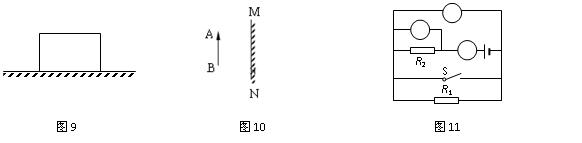

入库时间：2014-04-2216．如图9所示，重为6牛的物体静止在水平地面上，请你用力的图示法画出物体对地面的压力F。
17．在图10中画出物体AB在平面镜MN中所成的像A¢B¢。
18．图11所示的电路中，缺少电压表V1、V2和电
流表A，请将三个电表分别填在正确的位置，要求电源电压不变，当电键S由断开到闭合时，电压表V1示数减小，V2示数增大。
-
难度：
使用次数：93
入库时间：2014-04-22
漂浮在水面上的物体排开水的体积为5×10－3米3。求：
（1）物体受到的浮力大小；
（2）物体的重力大小。
-
难度：
使用次数：213
入库时间：2014-04-22
某同学用如图12所示的装置匀速提升重力为200牛的物体，滑轮重力和摩擦不计，若物体在2秒内匀速上升0.6米，求：
（1）拉力
做的功W；（2）拉力的功率P。
-
难度：
使用次数：210
入库时间：2014-04-22
如图13所示，边长分别为a、b的实心正方体甲、乙放在同一水平地面上，它们对地面的压强均为p，求：
（1）甲对地面的压力；
（2）甲的密度；
（3）若在两正方体上部沿水平方向切去体积均为V的部分后，两正方体对地面压强的变化量之比Δp甲:Δp乙（要求计算结果均用题中出现的字母表示）。
-
难度：
使用次数：183
入库时间：2014-04-22
在图14所示的电路中，电阻R1的阻值为20欧，滑动变阻器R2上标有“10W2.5A”字样。闭合电键S，电流表A的示数为0.9安。
（1）若电源电压为6伏，求通过电阻R1的电流I1和变阻器R2消耗的电功率P2；
（2）若电源电压可变，电流表A选接“0~3A”量程。现用定值电阻R0替换R1，要求：电源电压取6~12伏之间任一值，在移动变阻器滑片P的过程中，电流表A的指针能达到满刻度处。
第一，现有阻值为10欧和15欧的两个电阻，满足上述要求时应选择的电阻阻值为_______欧。
第二，满足上述要求时替换的定值电阻R0的取值范围为_______欧至_______欧。
