难度：
使用次数：77

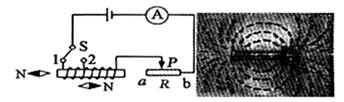

入库时间：2014-04-20小波小组在探究“通电螺线管的外部磁场”实验中，设计了如图所示电路。实验时，
(1)可通过观察__________________判断通电螺线管的磁极。
(2)如图所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与_________的磁场相似。
(3)小波猜想通电螺线管磁场强弱可能与线圈匝数和电流大小都有关。实验中，他将开关S从l换到2上时，调节变阻器的滑片P，再次观察电流表示数及吸引的回形针数目，此时调节滑动变阻器是为了___________________________，来研究
___________________________的关系。
-
难度：
使用次数：54
入库时间：2014-04-20
在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________ (填“增加”或“减少”)，说明电流越__________，电磁铁磁性越强。
（2）根据图示的情境可知，_______ (填“甲”或“乙”)的磁性强
，说明电流一定时，________________，电磁铁磁性越强。（3）根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的______极。
（4）电磁铁吸引的大头针下端分散的原因是__________________。
-
难度：
使用次数：198
入库时间：2014-04-20
为探究影响导体电阻大小的因素，小明找到了不同规格的导线，如表所示．
导线
材料
长度
横截面积
A
镍铬
L0
S0
B
镍铬
2L0
S0
C
镍铬
2S0
D
锰铜
L0
S0
（1）要探究电阻大小与导体长度的关系，应选择 和 两根导线进行实验；
（2）要探究电阻大小与导体材料的关系，应选择 和 两根导线进行实验；
（3）小明用A、C两根导线探究了电阻大小与导体横截面积的关系，则导线C的长度应为 ．
（4）画出实验电路图，其中要求使用显示导体的电阻大小的最好元件．
