难度：
使用次数：108
入库时间：2014-04-20如图所示，是探究“电流通过导体产生的热量与电阻的关系”的实验装置。
（1）实验中通过观察
来比较电流产生的热量的多少。（2）为了便于比较两种不同电阻丝通过电流后产生热量的多少，甲、乙两瓶中要装入 相等、初温度相同的同种液体。
（3）为了在较短的时间内达到明显的实验效果，实验时选用煤油而不选用水，是因为煤油的比热容 水的比热容（选填“大于”、“等于”或“小于”）。
（4）实验结论是：在电流和通电时间相同时， ，产生的热量越多。
-
难度：
使用次数：140
入库时间：2014-04-20

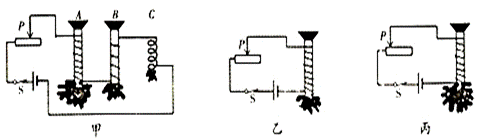

为了探究“电磁铁的磁性强弱与哪些因素”有关，做了以下几次实验，实验现象如图所示．根据图示现象回答下列问题：
（1）通过观察图甲中A与B两个电磁铁，当通过线圈的电流相同时、有无铁芯相同时，电磁铁线圈的匝数越多，它的磁性就越 ．
（2）通过观察图甲中B与C两个电磁铁，当通过线圈的电流相同时、线圈的匝数相同时， 铁芯的电磁铁，它的磁性就越强．（选填“有”或“无”）
（3）通过观察图乙与图丙，当线圈的匝数相同、有无铁芯相同时，电磁铁的电流越 ，它的磁性就越强．
（4）结论：影响电磁铁磁性强弱的因素有
． -
难度：
使用次数：63
入库时间：2014-04-20

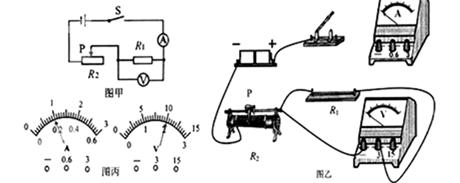

同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。
(1)按图甲电路，将图乙中电流表正确连入电路
(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3v不变，你认为发生故障的原因可能是________或_______________。
(3)清除故障后，小明将滑片P向左滑动时，电压表示数将________(填“增大”、“减小”、“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R=____Ω。你认为这个结果可靠吗?理由是_____________________________________________
-
难度：
使用次数：64
入库时间：2014-04-20
某同学利用如图所示的电路探究“电流与电压、电阻的关系”。实验开始时，滑动变阻器的作用是__________。在探究通过导体的电流与导体两端电压关系时，应保持 不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是 。
-
难度：
使用次数：69
入库时间：2014-04-20
在测“3.8V”小灯泡电功率实验中：
（1）请你用笔画线代替导线，将甲图实物连接完整。
（2）电路正确连接后，闭合开关，移动滑片，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障可能是_________。
（3）排除故障后，当灯泡正常发光时，电流表的示数如图乙为_______A，灯泡额定功率为_______W。

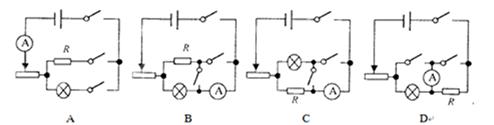

（4）图丙所示电路中（R阻值已知），无电压表也能测出该灯泡额定功率的是______________。
