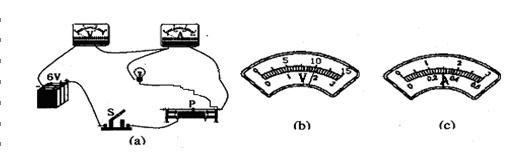

入库时间：2014-04-20在一次测量“小灯泡额定功率”的实验中，聪明而粗心的小刚连接了如图(a)所示的电路。同组的小明发现电路连接有错．问：
(1)如果闭合图示电路中的开关，电压表的读数约为________V，电流表的读数约为_______A，小灯泡发光情况为_________(正常发光／可以发光／亮度较暗／不发光).
(2)小明主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率．在图(a)中错误的导线上画“”，并画出正确的连线．
(3)小灯泡上标有“2．5V”字样(灯泡额定功率约为1w)，则实验时，在闭合开关s之前应将滑片移到_________端，（左、右）.闭合开关后，发现电压表示数如图(b)所示，则应该将滑动变阻器的滑片P向______移动(左、右)，直到电压表的示数为____V．如果此时电流表的示数如图(c)所示，则该小灯泡的额定功率_______w，该小灯泡的电阻是_______.
-
难度：
使用次数：160
入库时间：2014-04-20

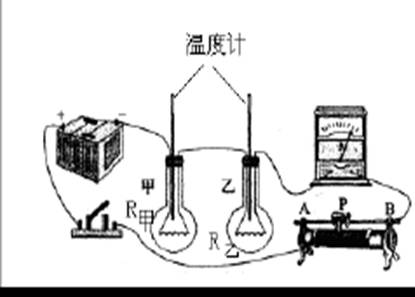

用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”甲是铜丝，乙是长度、粗细都一样的镍铬合金丝。
1）实验中通过比较_______________________来比较电流产生的热量的多少。
2）为了便于比较电流通过电阻丝产生热量的多少，甲、乙两瓶中要装入_______相等、初温相等的煤油。
3）将两端电阻丝串联，可以控制_______________________________相等。
4）该实验装置还可以研究电流产生的热量与________________的关系，这就要控制______________________相等。
5）以下装置不是利用电流热效应工作的是_________
A.家庭电路中的保险丝 B.电动机的线圈 C.电饼铛 D.电饭锅
-
难度：
使用次数：122
入库时间：2014-04-20

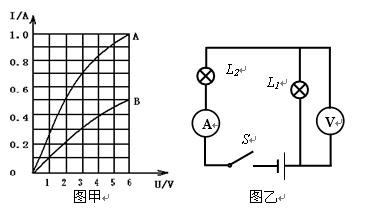

小明利用标有 “6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。如图甲所示：ＯＡ和ＯＢ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，则：
1）电路中电流表的示数为多少A？
2）电源的电压是多少？
3）电路消耗的总功率为多少？
-
难度：
使用次数：56
入库时间：2014-04-20
如图所示是家用饮水机的工作原理图，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态。R=55Ω，R1 =2365Ω
1）当只闭合开关S时，饮水机处于加热还是保温状态？简述理由。
2）饮水机加热状态时的功率是多大？
