难度：
使用次数：164

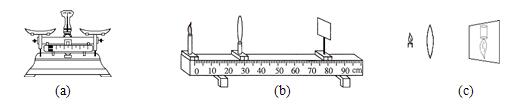

入库时间：2014-04-18在图所示的实验装置中，请按要求回答：
① 图（a）实验仪器可以测量物体的_______，测量前应调节_______使它水平平衡。
② 图（b）所示的实验中，首先应调节凸透镜和光屏的中心跟烛焰的中心在______，若所用凸透镜的焦距为10厘米，现在光屏上的像比较模糊，若要在光屏上得到最清晰的像，光屏应该向_________移动（选填“左”或“右”）。当烛焰、凸透镜、光屏在图（c）所示的位置时，恰能在光屏上得到一个清晰的像，利用这个成像规律可以制成 。
-
难度：
使用次数：114
入库时间：2014-04-18
如图所示，该装置可以用来研究 ，M的位置应放置一块 玻璃板（选填“薄”或“厚”），蜡烛通过M所成像的位置应在图中的 处（选填“甲”、“ 乙”、“ 丙”或“丁”）。若在玻璃板的背面挡上一块不透明的塑料板，从前面看去 看到蜡烛的像（选填“能”或“不能”）。
-
难度：
使用次数：200
入库时间：2014-04-18
小王做“测定小灯泡电功率”实验，现有电源（电压保持不变）、待测小灯、电压表、电流表、滑动变阻器（“50Ω 2A”、“20Ω 2A”两种规格）、电键及导线若干，其中待测小灯上只有所标“0.22A”（指小灯正常工作电流）字样清晰可见。他连接电路，并把滑片移到变阻器的一端，闭合电键后发现小灯发出明亮的光，而电压表却无示数。接着他移动滑片，发现电流表示数逐渐减小，电压表示数逐渐增大，当滑片移动到中点位置附近时，小灯正常发光，此时电压表示数为2.3伏。他经过思考分析，不更换实验器材重新正确连接电路，并规范操作，闭合电键发现电流表、电压表示数分别为0.16安和1.3伏。
① 请说明小王判断小灯正常发光的理由：____________________________________
② 实验中所用滑动变阻器的最大阻值为_____________欧，电源电压为___________伏，小灯泡的额定功率为_______________瓦。（需写出计算过程） -
难度：
使用次数：157
入库时间：2014-04-18
某学校同学想知道：影响电流大小的因素，他们设计了如图25所示的电路，选用同种材料制成的不同导体、若干节干电池及其他必要器材进行实验。
同学们正确连接电路，并将实验测得数据记录在表一、表二和表三中。
表一 导体A
长度0.4米 横截面
积0.3毫米
2表二 导体B
长度1.2米 横截面积0.3毫米2
表三 导体C
长度1.5米 横截面积0.3毫米2
实验序号
1
2
3
实验序号
4
5
6
实验序号
7
8
9
U(V)
1.2
2.4
3.6
U(V)
2.4
3.6
4.8
U(V)
1.5
3.0
4.5
I(A)
0.30
0.60
0.90
I(A)
0.20
0.30
0.40
I(A)
0.10
0.20
0.30
① 根据他们选用的导体及设计的表格：可以判断他们原有
的猜想：
他们认为影响电流大小的因素可能是：____________________________________________。
② 分析比较表一或表二或表三中的数据，可初步得出：__________________________。③ 请进一步分析比较表一和表二和表三中的数据，可初步得出：_______________
__________________________________________________。
④为了在表二的基础上继续研究通过导体的电流与导体横截面积的关系，请你在表四中填写需选用这种材料制成的导体还需满足的条件。表四
导体
长度
(米)
横截面积
(毫米2)
D
E
