难度：
使用次数：112

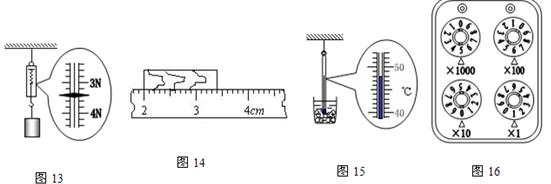

入库时间：2014-04-18观察并记录下列测量数据：
⑴图13中弹簧测力计的示数为________N；
⑵图14中物体A的长度为________mm；
⑶图15中温度计的示数为________℃；
⑷图16中电阻箱的示数为________W。
-
难度：
使用次数：150
入库时间：2014-04-18
如图17所示，2012年的“财富”的象征——有车有房有切糕！切糕密度较大，一小块都很沉，卖价以两（1两＝50g）为单位，致使很多人莫名上当受骗。为了测量切糕的密度，小明进行了如下的实验操作：
A.把托盘天平放在水平桌面上；
B.按照如图20所示，调节天平在水平位置平衡；
C.将切糕用极薄的保鲜膜包好，再用细线系好后慢慢地放入量筒中，并记下水和切糕的总体积；
D.在量筒中倒入适量的水，并记下水的体积；
E.在天平左右盘各垫上同样大小的纸片，将切糕放在左盘中，在右盘中增减砝码并移动游码直至横梁在水平位置平衡。
如图18，请你帮助小明回答下面五个问题：
（1）如图甲所示，小明在使用天平过程中的错误是： ；
（2）改正错误后，正确的实验操作顺序是：A、B ；
（3）在称量过程中，发现分度盘的指针如图乙所示，此时应将游码向____________________ （选填“左”或“右”）端调。
（4）正确称量时，天平平衡时右盘中的砝码质量、游码在标尺上的位置如图丙所示，切糕的质量为__________g；用量筒测量切糕的体积如图丁所示，则切糕的密度是 k
g/m3。到此，明白了小切糕，大质量，花钱多的秘密了。（5）由于切糕具有吸水性，为了防止其吸水，小明使用了该方案。本次实验测出的密度值比真实值偏大______（选填“偏大”或“偏小”），原因是。
-
难度：
使用次数：143
入库时间：2014-04-18
在测定“小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为6V，小灯泡额定电压为2.5V、电阻约为10Ω。可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω。他们所设计的实验电路如图19所示。
(1)在连接电路时，开关应处于 状态，电流表的量程应选0~ A。应该选用的滑动变阻器是 R2（选填“R1”或“R2”）。
(2)请你用笔画线代替导线，按照电路图将实物电路补充完整。（导线
不能交叉）(3)闭合开关前，图19中滑动变阻器的滑片P应位于 （选填“左”或“右”）端。
(4) 小刚同学闭合开关，移动滑片P到某一点时，电压表示数（如图20所示）为
V，若他想测量小灯泡的额定功率，应将图19中滑片P向 （选填“左”或“右”）端移动，使电压表的示数为2.5V。
(5)小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图21所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
-
难度：
使用次数：74
入库时间：2014-04-18

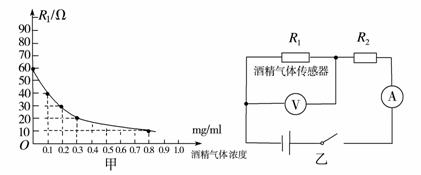

为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图22甲所示。当酒精气体的浓度为0时，R1的电阻为60 Ω。在图21乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω。求：
(1) 当被检测者的酒精气体的浓度为0时，电压的示数是多少；
(2)现在国际公认的酒驾标准是0.2mg/ml
酒精气体浓度0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。图22
-
难度：
使用次数：186
入库时间：2014-04-18
为应对菲律宾对我国领土“黄岩岛”的不断挑衅，中国“向阳红06”海监船已启程赴南海维权，如图所示。“向阳红06”船总长91米、船宽14.7米、船底深7.6米，满载排水量4900吨，最大航速13.5节（约25km/h），续航力15000海里，是一艘装备精良的现代化综合海监船。（海水的密度为1.0×103kg/m3，g取10N/kg）
（1）满载时，“向阳红06”船受到的浮力有多大？
（2）若船底某处距海面的深度为6m，则该处受到海水的压强是多少？
（3）“向阳红06”船在某处执行任务时， 以18km/h的速度匀速航行6小时，巡航的路程为多少km？若巡航时海水阻力为1.0×106牛顿，则这一过程中船的推进力所做的功为多少？
