难度：
使用次数：165

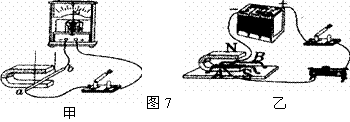

入库时间：2014-04-18如图7所示是电学中很重要的两个实验，其中利用甲图所示实验装
置的原理可以制造出 机，利用乙图所示实验装置的原理可以制造出 机．
-
难度：
使用次数：56
入库时间：2014-04-18
用图8所示的滑轮组提起重力为1200N的物体肘，若不考虑摩擦、绳和动滑轮的重力，则拉力F是_________N；若实际作用在绳端的拉力是500N，此时滑轮组的机械效率是_________。
-
难度：
使用次数：126
入库时间：2014-04-18
在图9所示电路中，电源电压6V保持不变。只闭合开关S1，电流表示数为0.2A；再闭合开关S2，电流表示数变化了0.4A。则R2的阻值为 Ω，S2闭合前后R1消耗的电功率相差 W。
-
难度：
使用次数：194
入库时间：2014-04-18
2012年11月25日上午，“砰！”一架编号“552”的米黄色战机呼啸而落，精确钩住阻拦索，轰鸣巨响中一道新的着陆胎痕“刻”在了飞行甲板上——渤海某海域，我军首批舰载机飞行员驾驶着国产歼-15飞机正在“辽宁舰”上进行阻拦着陆和滑跃起飞试验飞行。这一时刻，距离我国首艘航空母舰“辽宁舰”交接入列只有2个月。如图所示是着舰后在甲板上滑行的情景。
示例：
物理现象：舰载机着舰后精确钩住阻拦索，很快就停了下来
物理知识：力可以改变物体的运动状态。
物理现象： .
物理知识：
请参照示例写出舰载机在着舰过程中所涉及的物理现象和对应的物理知识（不得与示例重复）
-
难度：
使用次数：198
入库时间：2014-04-18
(1)在图中画出作用在撬棍上的力F1的力臂。
(2)如图所示，一束光AO从空气斜射入水中，请在图中画出：①折射光线的大致方向。
