入库时间：2014-04-17下 图是某实验小组用伏安法测量某未知电阻

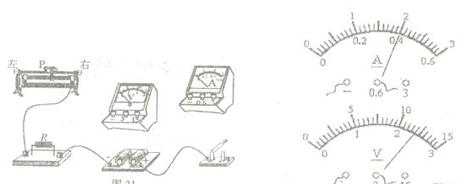

的电路图。（1）根据甲图将图乙所示的实物连成完整的电路（说明：两表均取小量程）（1分）
（2）电路连接完毕后，闭合开关前，变阻器的滑片P应该移动到最 （选填“左”或“右”）端；此操作的目的是： .（2分）
（3）闭合开关，电流表指针几乎不偏转，电压表的读数很大，你认为电路出现了 。（1分）
（4）移动滑片P,使电压表、电流表的示数如图乙所示，本次测量电阻的阻值是 。（1分）
（5）该实验小组一名成员提出自己的意见：若想避免误差，为使R的阻值准确，你应该如何帮他？ （2分）
（6）该实验组其他成员用小灯泡更换了定值电阻，根据测得数据绘制了I—U图像，你从中获得的信息有
。（1分）
乙图
-
难度：
使用次数：195
入库时间：2014-04-17

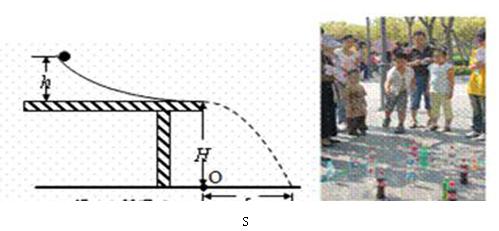

小华和小红在南风广场看到小朋友玩套圈游戏（如图甲所示）时，发现水平抛出的套圈落地时的水平距离不尽相同，引起了他们的思考．于是他们按图乙所示方法，找来圆弧轨道（末端水平）、一个小钢球，探究钢球水平抛出的落地点到抛出点的水平距离与哪些因素有关．探究前，他们提出了如下猜想：
猜想1：
与小球在轨道上静止释放时的高度h有关；猜想2：与水平抛出点的离地高度H有关．
(1)为了验证猜想是否正确，需用测量水平距离s．请你运用学过的物理知识帮助他们确定s的起点位置O，写出具体的方法 ．(1分)
(2)下表是他们在实验中测得的数据：
①分析实验序号为 的数据，可得出的初步结论是：在其它条件相同的情况下， 与小球在轨道上静止释放时的高度h成正比；（1分）
②综合分析表中所给数据，请你写出s与h、H之间的关系式： ．
③接着小华又想探究小球抛出的水平距离与小球的质量是否有关．请你简述小华的实验方案．简要做法： ；如何判断： ．（2分）
实验
序号
轨道末端水平部分离地面的高度
H／m
小球在轨道上由静止释放时的高度h／m
落地点与抛出
点的水平距离s/m
落地点与抛出
点
的水平距离的平方s2/m21
0.5
0.1
0
.450.2
2
0.5
0.2
0.63
0.4
3
0.5
0.3
0.78
0.6
4
1.0
0.1
0.63
0.4
5
1.0
0.2
0.89
0.8
6
1.0
0.3
1.10
1.2
第22题图
-
难度：
使用次数：117
入库时间：2014-04-17
在2014年索契冬奥会上，我国男子冰壶队取得了优异成绩.如图所示，假设质量为m=20 kg的冰壶在运动员的操控下，先从起滑架A点由静止开始加速启动，经过投掷线B时释放，以后匀减速自由滑行刚好能滑至营垒中心O停下.已知AB相距L1=12m， BO相距L2=30m，冰壶与冰道接触的底面积约为0.02m2.冰壶在水平冰面上运动时受到摩擦阻力f为冰壶重G的0.25倍 (g取10N/kg) .求：
（1）冰壶对水平冰道的压强是多少？
（2）在AB段运动员水平推冰壶时，冰壶克服摩擦阻力做的功是多少？
（3）某次从投掷线以3m/s速度推出的冰壶，经15s刚好运动到营垒中心O处，则这段时间冰壶运动的平均功率是多少？
第23题图 -
难度：
使用次数：174
入库时间：2014-04-17

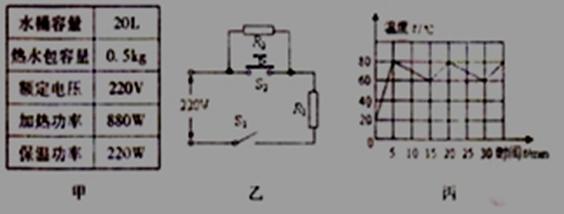

图甲是某型号饮水机的铭牌，图乙是它的工作电路简图，其中R1是限流电阻，R2是加热电阻，S1是手动电源开关，S2是自动温控开关（电阻不计），当热水包中的水温低于某设定温度时，S2会自动闭合；达到某设定温度时，S2会自动弹起．丙图是饮水机正常工作时热水包水温随时间变化的图像，若热水包的初水温为20℃，质量为0.5kg．求：[c水=4.2×103J/（kg•℃）]
（1）饮水机正常工作时的最大电流是多少？
（2）加热电阻R2的阻值是多少？
（3）第0min至第5min内，饮水机热效率是多少？
