难度：
使用次数：77
入库时间：2014-04-16在探究凸透镜成像的实验中（凸透镜的焦距为10cm），
(1)
利用如图装置进行以下操作：将实验器材按蜡烛、凸透镜和光屏的顺序放置在光具座上并进行调节，使烛焰和光屏的中心在凸透镜的_________上。
(2)实验时，蜡烛随着燃烧而变短，光屏上的像将向________ (选填“上”或“下”)移动，应将光屏向_________ (选填“上”或“下”)调节；
(3)移动光屏如图所示时，在光屏上得到了一个清晰的倒立、________ (选填“放大”或“缩小”)的实像。
(4)将
蜡烛移到距凸透镜5cm处，无论怎样调节光屏，光屏上始终接收不到清晰的像，这时应从________ 侧透过凸透镜直接观察(选填“左”或“右”)．
-
难度：
使用次数：71
入库时间：2014-04-16
在“测量小灯泡的电功率”的实验中，电源电压为4.5V，小灯泡额定电压为 2.5V、电阻约为10Ω。
(1)连接电路时开关应 。

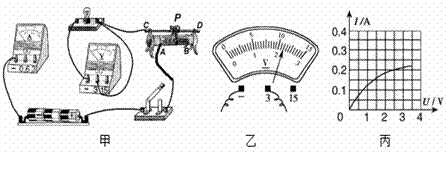

(2)请你用笔划线代替导线，将图甲中的实物电路连接完整。
(3)闭合开关前，图甲中滑动变阻器的滑片P应位于 （选填“A”或“B”）端。
(4) 小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）
为 V，若他想测量小灯泡的额定功率，应将图中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V。
(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
(6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 （写出一种即可）。
-
难度：
使用次数：69
入库时间：2014-04-16
小明看到医生在给病人输液时，手指轻弹输液管，有气泡向上运动，但他发现气泡在不同位置上升的
快慢是不同的，气泡上升的速度与哪些因素有
关呢？为了探究气泡运动速度与倾斜角的关系，小明使用如图所示的装置进行实验，测出玻璃管在不同倾斜角下气泡运动的速度，情况如下表：液体：自来水
液柱长度：30cm 气泡长度：4.1mm与竖直方向的夹角θ/度
85
75
65
55
45
35
25
15
5
0
气泡运动时间t/s
32.3
20.0
15.3
12.5
11.6
11.8
12.5
14.5
19.5
25
平均
速度v/（cm·s-1）0.93
1.50
1.96
2.40
2.59
2.54
2.40
2.07
1.54
根据上述数据．请回答下列问题：
（1）当θ角为0度时，气泡运动的平均速度是 cm/s
（2）随θ角的减小气泡运动速度是先变_____后变 （选填“大”或“小”）；在θ角为 度时气泡运动的平均速度最大.
-
难度：
使用次数：157
入库时间：2014-04-16
在比较相同厚度的海绵和棉花的保温性能的实验中，小明先用海绵包着装有热水的烧瓶，每隔5min测量一次水的温度，用t1表示．25min后，将海绵换成相同厚度的棉花，每隔5min测量一次水的温度，用t2表示，实验记录如下表．用表中数据作出t2－t图像如图中图线2所示．
时间t/min
0
5
10
15
20
25
温度t1/℃
80
72
59
55
52
时间t/min
0
5
10
15
20
25
温度t2/℃
50
45
41
38
35
33
（1）图示温度计是10min时t1的值，读数为
℃．（2）用海绵包裹时，25min内烧瓶中水的温度下降 ℃，此过程中瓶中水的内能 (减小/不变/增加)．
（3）两次测量的25min内，用海绵包裹时水放出的热量 (大于/等于/小于) 用棉花包裹时水放出的热量．
（4）在坐标纸中作出t1－t图像．
（5）根据实验能否得出结论？如能，写出结论，如不能，请说明理由．
答： (能/不能)．结论或理由：
-
难度：
使用次数：157
入库时间：2014-04-16
阅读短文，回答问题：
干簧管
干簧管是一种利用磁场信号来控制的线路开关器件，也叫磁控开关。常用的干簧管有单触点和双触点两种。

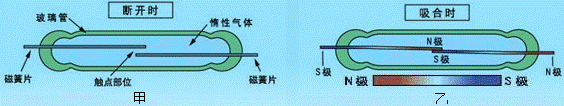

如图为单触点干簧管的结构示意图。其外壳是一根密封的玻璃管，管中装有两个磁性材料制成的弹性簧片电板，还灌有一种惰性气体。平时，玻璃管中的两个磁簧片触点部位是分开的（如图甲）。当有磁性物质靠近玻璃管时，在合适的磁场的作用下，管内的两个簧片的触点部位被磁化成为异名磁极就会互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通（如图乙）。外磁力消失后，两个簧片由于本身的弹性而分开，线路就断开。
干簧管中的磁性材料是指铁、钴、
镍等能被磁铁吸引的材料，它分为软磁性材料和硬磁性材料两
种。软磁性材料是指既容易被磁化而获得磁性又很容易失去磁性的物质。硬磁性材料是指不容易被磁化而获得磁性，但一旦获得磁性又很不容易失去

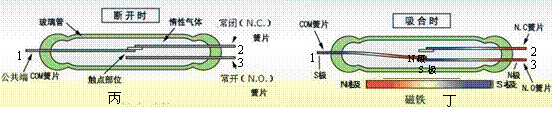

的物质。磁体周围的磁性材料被磁化后的极性与放置在该处的小磁针的极性相似，如我们拿一根铁棒的一端靠近或接触磁铁的N极时，这一端就会被磁化成S极，它的另一端则会被磁化成N极。双触点干簧管类似于单刀双掷开关，它的工作原理是:没有磁场时，簧片1与簧片2接通（如图丙），当有外界磁力时，簧片1与簧片2的连接断开，簧片1与簧片3触点部位接通（如图丁），其中簧片1是公共端，簧片2是常闭接点，簧片
3是常开接点。簧片中有一片是用只导电不导磁的材料做成。干簧管外绕上能产生磁场的线圈就成了干簧继电器，当线圈通电后，管中磁性材料制成的簧片的自由端分别被磁化成N极和S极而相互吸引，因而接通被控电路。线圈断电后，干簧片在本身
的弹力作用下分开，将线路切断。（1）单触点干簧管中的磁簧片是用_______（选填“软”或“硬”）磁性材料制成的。
（2）单触点干簧
管在___________（选填“断开”或“闭合”）时，磁簧片具有弹性势能。（3）双触点干簧管的1、2、3三个簧片的对应制作材料可能是________
A．铁、铁、铜 B．铁、铜、铁 C．铜、铁、铜 D．铁、钴、铁
（4）当条形磁铁按左图所示的方式从A移动到B，下列能反映电路中的电流随时间变化的图象是______。
（5）如图为一运用干簧继电器的电路，当开关S闭合后，它的工作特点是________
A．红灯、绿灯交替发光
B．红灯长亮，绿灯亮、灭交替
C．绿灯长亮，红灯亮、灭交替
D．红灯长亮，绿灯不亮
