入库时间：2014-04-16小明在“测小车的速度”的实验中，设计了如图所示的实验装置：小车从带刻度（分度值为1mm）的斜面顶端由静止下滑，图中的椭圆内是小车到达A、B、C三处时电子表的显示（数字分别表示“小时：分：秒），则：
（1）实验中为了方便计时，应使斜面的坡度较＿＿＿＿＿（大/小）。
（2）请根据图给信息回答：
SAB＝＿＿＿＿cm， VAC＝＿＿＿＿m/s。
（3）实验前必须学会熟练使用电子表，如果让小车过了A点后才开始计时，则会使所测AC段的速度VAC偏＿＿＿＿（选填“大”或“小”）。
-
难度：
使用次数：51
入库时间：2014-04-16

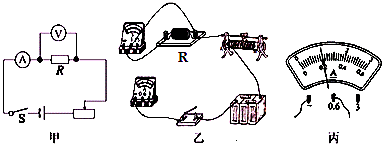

小华利用如图甲所示的电路探究“电流与电阻的关系”．已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为10Ω、15Ω、20Ω、25Ω，滑动变阻器的铭牌上是“2A 50Ω”的．
（1）请根据图甲，用笔画线代替导线将图乙所示的实物电路连接完整．闭合开关前，滑片P应当移至最＿＿＿＿端（选填“左”或“右”）．
（2）为完成整个实验，应利用滑动变阻器控制R两端的电压至少保持＿＿＿＿V不变．
（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能＿＿＿＿．
（4）实验中，若保证电压表的示数为2．5V不变，将定值电阻R的阻值由25Ω更换为15Ω，为了保持电压表的示数不变，应将滑动变阻器的滑片向＿＿＿＿（选填“左”或“右”）；当定值电阻为10Ω时，移动滑动变阻器滑片应使接入的阻值为＿＿＿＿．
（5）小华又将乙图中的电阻R换成标有“2．5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为＿＿＿＿W．
（6）将R换成插有铁心的螺线管，则当滑片P向左滑动时，它能够吸起大头针的数量
将＿＿＿＿．
-
难度：
使用次数：181
入库时间：2014-04-16
阅读短文，回答问题：
电热膜

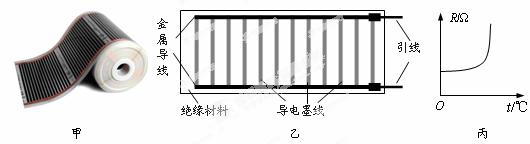

电热膜是一种新型的电热器件，如图甲所示是一种常见的电热膜．
电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图乙所示．
电热膜通电工作时没有发红、炽热现象产生，它与被加热物体直接接触，产生的热量很快传给被加热物体，所以电热膜本身温度并不太高，不易氧化，使用寿命长．
在制造电热膜时，会出现不同区域导电墨线厚度不均匀的现象，厚的导电墨线电阻小．导电墨线电阻随温度变化的关系如图丙所示，这种温度特性的优点是，它不会因厚度不均匀而出现严重发热不均、局部过热的现象，这是电热丝所不具备的，它保证了电热膜各处的温度均匀．[来源:Zxxk.Com]
（1）电热膜取暖器工作时，室内空气温度升高是通过＿＿＿＿方式增加空气内能的；
（2）某根导电墨线的局部导电材料脱落，如图丁中A部分，这根导电墨线的电阻＿＿＿＿；A．变大
B．变小
C．不变
D．以上三种情况均有可能
（3）与传统的电热丝加热器相比，电热膜取暖器的发热效率高，原因是＿＿＿＿；
（4）将图戊中一块电热膜接入电路，正常工作时金属导线中A、B处电流分别为IA和IB，则＿＿＿＿；A．IA>IB
B．IA<IB
C．IA=IB
D．IA≤IB
（5）电热膜不会因厚度不均而出现局部过热的现象，原因是＿＿＿＿．
