难度：
使用次数：51
入库时间：2014-04-16（1）根据图a中的折射光线，作出相应的入射光线．
（2）螺线管通电后，小磁针静止时指向如图所示，请在图b中标出通电螺线管的N、S极，并标出电源的正、负极．
（3）如图所示c，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L 。
图a 图b 图c
-
难度：
使用次数：185
入库时间：2014-04-16

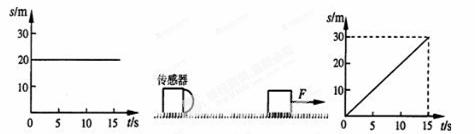

距离传感器发出的超声波遇到物体后反射回传感器，传感器收到信号后自动计算出物体与传感器的距离，并显示物体的距离（s）一时间（t）图象．
超声波在空气中的速度是340 m /s．（1）若传感
器在发出信号后0.01 s收到从物体反射回来的信号，物体距传感器多远？（2）若显示物体的s一t图象如图A，物体在0至15s的运动情况如何？
（3）如图B所示，一物体在F＝10 N的水平拉力作用下，沿水平地面做直
线运动，传感器显示物体的s一t图象C．求：在0至15s物体受到的摩擦力多大？拉力的功率多大？
图A 图B 图C
-
难度：
使用次数：95
入库时间：2014-04-16
如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1 和R2中的某个电阻其“I－U”关系图线如图乙所示．求：
（1）定值电阻R1的阻值？
（2）电源电压？
（3）滑动变阻器R2的阻值变化范围？
（4）定值电阻R1的最大功率和最小功率？
-
难度：
使用次数：199
入库时间：2014-04-16
在探究“水沸腾的规律”的实验中，
（1）如图（a）(b)所示，图＿＿＿＿是水沸腾时的情况。
（2）当水温上升到90℃时，每隔30s记录一次温度，然后作出温度与时间的图像，如图所示。从图像可知，水沸腾时的温度是＿＿＿＿℃，由此可以判断出当地的大气压＿＿＿＿1标准大气压（大于/小于/等于）。
（3）实验即将结束，细心的小红发现：移开酒精灯，水马上停止沸腾。这说明沸腾过程中需要继续＿＿＿＿,但温度＿＿＿＿；但小宇提出疑问：曾看见端上桌子的砂锅里的汤没有火加热仍沸腾，请你解释原因：＿＿＿＿＿＿＿＿＿＿＿＿。
-
难度：
使用次数：104
入库时间：2014-04-16
张亮同学在学习完比热容的知识后，从课本比热容的表格中了解
到沙石的比热容大于干泥土的比热容。他便产生了一个疑问：沙石比热容大于干泥土，为什么沙漠地区昼夜温差小于内陆地区呢？是不是课本提供的数据有误？带着这个疑问，他在院子里找来了一些沙子和泥土做了如下实验：取质量相同的沙子和泥土放在相同的酒精灯上加热，测出它们的温度随时间的变化数据。测量结果如表：时间/min
0
2
4
6
8
10
12
14
16
t沙/℃
25
28
31
34
36
39
41
44
46
t土/℃
25
28
30
32
34
37
39
42
44
（1）从测量数据可以看出：在质量、吸收热量相同时，＿＿＿＿升温较快，说明c沙＿＿＿＿c土（选填“大于”、“小于”或“等于”）。
（2）该同学测量结果与课本提供的数据不同的原因可能是＿＿＿＿＿＿＿＿
