难度：
使用次数：159
入库时间：2014-04-15小明在实验室测量额定电压为2.5V、电阻约为5 的小灯泡的额定功率。

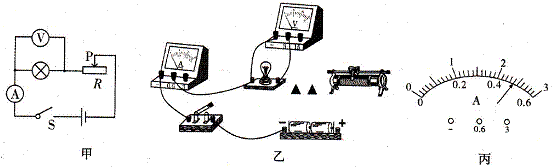

（1）图乙是小明按图甲所示的电路图连接的部分实物图，请你用笔画代替导线，将实物图连接完整。
（2）实验过程中，小灯泡突然熄灭，但电流表有示数，电压表的示数为零。则可能出现的故障是________（选填选项前的字母）。
A 小灯泡断路 B 小灯泡短路 C 滑动变阻器断路
（3）排除故障后，小明再调节滑动变阻器，使灯泡两端电压达到额定电压，此时电流表的示数如丙图所示，此时电流为________A ，小灯泡的额定功率为________W。
（4）将灯泡换成定值电阻，利用现有器材还可以进行的实验：________（答出一种即可）。
-
难度：
使用次数：111
入库时间：2014-04-15
如图所示是运动员跳水时的情景。小明看到跳水运动员被跳板高高弹起，思考弹力的大小跟那些因素有关，并提出猜想一：弹力的大小与物体的形变量有关，猜想二，弹力的大小与物体的长度有关。
（1）请你提出猜想三，弹力的大小与物体的________有关。
（2）小明找来钢锯片、刻度尺、弹簧测力计、台钳（用来固定钢锯片）各一个，来验证猜想一和猜想二，他所测量的实验数据如下表：
实验序号
形变量x/cm
长度L/cm
弹力F/N
①
2
15
0.48
②
2
20
0.22
③
2
25
0.12
④
4
20
0.42
⑤
6
20
0.66
请分拆小明的实验数据，比较实验________（选择实验序号），可得出的结论是________。（答出一种即可）
-
难度：
使用次数：250
入库时间：2014-04-15

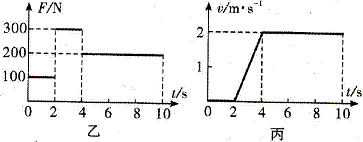

如图甲所示，工地里水平地面上有一质量为200Kg的大木箱，其底面积为 。工人师傅用水平方向的力把木箱沿直线向前推动，在这个过程中，所用力F 的大小以及木箱的运动速度大小v 随时间的变化情况如图乙、丙所示。g 取10N/kg。求：
（1）木箱静止时对水平地面的压强：
（2）在4-10s内，推力所做的功
（3）在2-4s 内，木箱所受的摩擦力。
-
难度：
使用次数：472
入库时间：2014-04-15
小明想测量电磁炉的实际功率和效率，首先小明观察了家中的电能表，看到电能表的表盘如图所示，并且关闭了家中其他用电器，只把电磁炉接入电路中工作，记录电能表的转盘在1min 内转动了90转。然后，他用该电磁炉在同样的条件下把质量为3kg、初温为25 的水刚好烧开，用时10min。已知水的比热容是4.2×103J/（kg·℃），当时气压为标准大气压
（1）电磁炉的实际功率：
（2）电磁炉在烧水过程中的效率。
