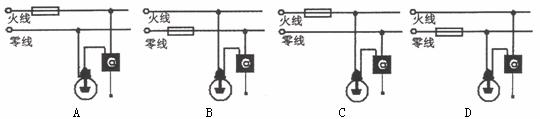

入库时间：2014-03-21如图中，家庭电路的四盏电灯安装方法，你认为其中正确的是 。
-
难度：
使用次数：54
入库时间：2014-03-21
在使用测电笔的几种做法中（如图所示），哪些做法是正确的是 。
-
难度：
使用次数：193
入库时间：2014-03-21
装修房子期间，小明准备为酒柜安装小射灯（额定电压为12V），他把小射灯直接接入家庭电路后，刚一通电小射灯的灯丝就被烧断了，经检查发现，还有一个配件忘记安装了。
（1）没有安装配件导致小射灯被烧坏的原因是小射灯的实际电压____额定电压。

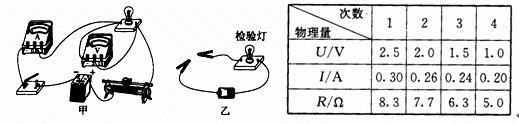

（2）小明想知道灯丝电阻随温度变化的规律，他利用实验室的器材设计了图甲所示的电路，小灯泡的额定电压为2.5V。闭合开关后，发现小灯泡不发光，经检查是由于某根导线断了造成的。他又利用图乙的电路对图甲的电路进行检测。检测时他应该将图甲中的开关_____，若检验灯发光说明被检测导线_____（选填“断了”或“没断”）。
（3）更换导线后，正确进行实验并将数据填入下表（电源电压恒为4V）。分析实验数据发现：温度越高，灯丝电阻越_____。根据表中的数据分析，下列滑动变阻器的规格符合实验要求的是_____。A．30Ω 0.2A
B．20Ω 1A
C．10Ω 1A
D．5Ω l.5A
（4）小明查找资料，发现大多数金属的电阻都具有和灯丝电阻随温度变化规律相同的性质。他用一段具有这种性质的金属丝代替小灯泡接入图甲的电路中，并将滑动变阻器的滑片调到适当位置固定不动，设计了一个简易的测温装置。若要满足温度升高时测温装置的示数变大，应将图甲中_____表的表盘改装成测温装置的刻度盘。
-
难度：
使用次数：160
入库时间：2014-03-21

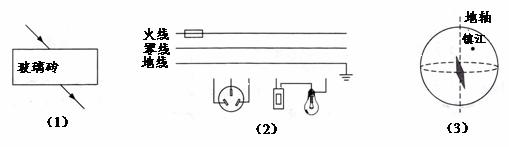

请按题目要求作答：
⑴ 图1为光射入玻璃砖的入射光线和出射光线，请用直尺画出玻璃砖内部传播的光线；
⑵ 在图2中，请用笔划线代替导线将三孔插座、电灯和开关正确连入家庭电路；
⑶ 图3中小磁针静止在地球赤道正上方，请标出此时磁针针的N、S极．
-
难度：
使用次数：100
入库时间：2014-03-21
按题目要求作图。
（1）如图甲，画出物体在光滑斜面上下滑时的受力示意图。
（2）如图乙，用笔画线代替导线将部分家庭电路连接完整。
（3）如图丙，通过凸透镜焦点的光线AO，经过凸透镜沿OB方向射出，作出该凸透镜和焦点F的位置。（保留作图痕迹）
