难度：
使用次数：113
入库时间：2014-03-16在下图（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R1标有“100Ω 2A”字样。闭合电键S后，电流表A1和A2的示数分别如下图（b）所示。求：
（1）电阻R2的阻值。（2）通电10秒钟，电流通过电阻R2所做的功W2。
（3）在移动变阻器R1的滑片P时，是否存在使两个电流表指标偏离零刻度的角度恰好相同的情况？如果存在，请求出此时变阻器R1消耗的功率P1；如果不存在，请说明理由。
-
难度：
使用次数：156
入库时间：2014-03-16
小明家最近购置了一套新房，为了帮助爸爸将重600N的装修材料运送到6m高

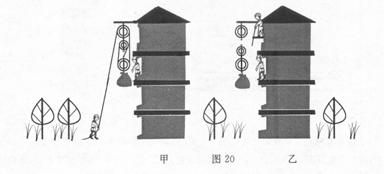

的楼上，小明利用物理课上学过的滑轮组，设计了如图甲所示的材料搬运方案(其中每个滑轮重30N，绳子足够长，所能承受的最大拉力为250N，不计绳重及摩擦)．(1)计算说明绳子的拉力是否超过绳子的最大承受力?
(2)小明爸爸观察了该装置后，他想如果将该装置的滑轮位置颠倒(图20乙)是否会更省力一些，请你按照小明爸爸的想法，用笔画线在乙图绕上绳子并说明小明爸爸的想法是
否正确．(3)求两种方案的机械效率之比?
(4)综合分析评估两个方案，你认为哪个方案更好一些?说明理由．
