难度：
使用次数：67
入库时间：2014-03-15某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重量，其原理结构如图13所示。图中A为金属片，B为金属板，R1=24Ω, R2是最大值为72Ω的滑动变阻器，电源电压为12V不变。问：
⑴图中的重量表应该用什么电表改装？R1的主要作用是什么？
⑵当金属片A上放重物、开关S闭合时，
请说明电子秤称量物体重量的原理。
⑶当称量物体重量达到最大值时，R2两端的电压是多少？
-
难度：
使用次数：71
入库时间：2014-03-15

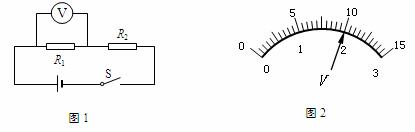

在图1所示的电路中，电源电压保持6伏不变， R1的阻值为10欧。闭合电键S，电压表的示数如图2所示。
⑴ 求通过电阻R1的电流。
⑵ 求电阻R2的阻值。
⑶ 现有阻值分别为2欧、10欧、50欧、100欧的四个定值电阻，请选择其中一个定值电阻替换电路中的电阻R2，要求：电压表选择合适的量程后，闭合闭合开关S，能使电压表指针偏离到图所示电压的一半。
请判断：所提供的四个定值电阻是否符合要求，若有符合，请具体说明是___________电阻，并指出电压表所选用的量程；若不符合，请说明理由。
-
难度：
使用次数：132
入库时间：2014-03-15
如图所示，L1、L2及A、B两点间的电压分别为U1、U2和UAB，它们之间的关系如何？若已知UAB="6" V，U1="3.8" V，则U2等于多少V？
-
难度：
使用次数：108
入库时间：2014-03-15
如图为小艺同学通过实验获得的定值电阻A和小灯泡B的I—U图象，根据图象提供的信息，求：
（1）小艺认为小灯泡的电阻随着电压的增加而变大，你认为对吗？请说明理由。
（2）元件A的阻值为多大？
（3）若将它们并联，接在5V的电源上，电路中的总电流为多大？
（4）若将它们串联，接在某电源上，电路中的总电流是0.15A，电源电压是多大？
-
难度：
使用次数：193
入库时间：2014-03-15
（1）一同学在做测定电阻实验中将完好的电流表、电压表、变阻器接入电路中，当接通电键时电压表示数相当于电源电压，电流表示数过大，请分析一下原因。
（2）小明和小刚为一件事争论起来。小明说：“零摄氏度的水和零摄氏度的水蒸气的温度是一样的，因此，它们的内能是一样的。”小刚说：“不对，它们的内能是不一样的。”你认为他俩谁说得对？说出你的理由。
