难度：
使用次数：135
入库时间：2014-03-15如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿电压表的示数变大，可能发生的故障是（ ）
A．可能是L1灯丝断了
B．一定是L1短路
C．可能是L2灯丝断了
D．一定是L2短路
-
难度：
使用次数：150
入库时间：2014-03-15
如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是
A．电源正极与a之间断路
B．a、L1、b之间断路
C．b、L2、c之间断路
D．c与电源负极之间断路
-
难度：
使用次数：251
入库时间：2014-03-15

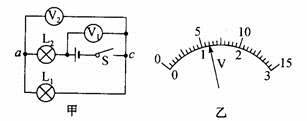

如图所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别是
A．4.8v，1.2v
B．6v，1.2v
C．1.2v，6v
D．1.2v，4.8v
-
难度：
使用次数：198
入库时间：2014-03-15

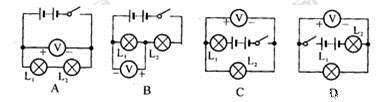

如图所示，当开关闭合时用电压表能测出灯L1两端的电压的是（ ）
A．
B．
C．
D．
-
难度：
使用次数：117
入库时间：2014-03-15
下图中，能正确测出灯L1两端电压的是
