难度：
使用次数：136
入库时间：2014-03-15在如图所示的电路中，闭合开关后，电压表的示数将（ ）
A．不变
B．增大
C．减小
D．无法确定
-
难度：
使用次数：105
入库时间：2014-03-15
如图所示，选择合适的电表符号填入电路空缺处，要求：当开关S闭合后，灯泡L1和L2正常发光，则（ ）
A．甲为电流表，乙为电压表，丙为电流表
B．甲为电流表，乙为电压表，丙为电压表
C．甲为电压表，乙为电压表，丙为电流表
D．甲为电压表，乙为电流表，丙为电流表
-
难度：
使用次数：192
入库时间：2014-03-15
下列说法正确的是（ ）
A．负电荷定向移动的方向与电流方向一致
B．电阻箱不能准确读出连入电路的电阻值
C．铜线中的电流是靠自由电子定向移动形成的
D．电源是把电能转化为其他形式能量的装置
-
难度：
使用次数：181
入库时间：2014-03-15

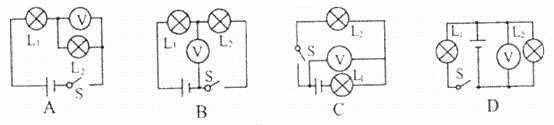

如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是 ( )
-
难度：
使用次数：176
入库时间：2014-03-15
如图所示，当开关S闭合后，下列说法正确的是（ ）
A．灯L1与灯L2是串联，且灯L1被短路
B．电压表可测出灯L1两端的电压
C．电流表A1测的是灯L1的电流
D．电流表A2测的是灯L2的电流
