难度：
使用次数：183
入库时间：2014-02-27如图所示电路中，电源电压为8伏且不变，滑动
变阻器R2上标有“50Ω 1.5A”字样，两电表为学校实验室常用电表。闭合电键S，移动滑片到某位置时，电压表、电流表的示数分别为6伏和0.2安。求：①滑动变阻器R2接入电路的阻值；
②此时电流通过R1消耗的电功率P1；
③选择合适量程，在移动滑动变阻器滑片的过程中，使两电表都能达到满刻度。
第一，请写出两电表所选的量程，并分别简述理由；
第二，在图12(b)中标出电压表示数最小时指针的位置。
-
难度：
使用次数：103
入库时间：2014-02-27

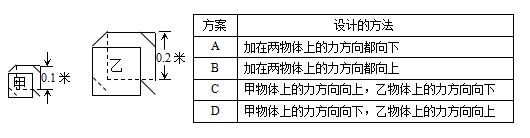

如图所示的甲、乙两个实心正方体分别放在水平地面上。
①若甲的质量为1千克，求物体甲的密度ρ甲；
②若乙的质量为2千克，求物体乙对地面的压强p乙；
③若甲、乙的质量分别是m、2m，底面积分别是S、nS(n>2)，要使两个正方体对水平地面的压强相等，可同时在两个正方体上表面施加一个竖直方向、大小相等的力F。某同学分别设计了如右表所示的四种方案。
选择：方案________的设计是可行的；且方案________的力F最小；
求出：可行的方案中的最小力F小。
-
难度：
使用次数：150
入库时间：2014-02-27
实验室中测量质量的仪器叫 (1) ，将它放在水平桌面上，游码移到零刻度后，发现指针如图14(a)所示，这时应把平衡螺母向 (2) (选填“左”或“右”)调节使指针对准分度盘的中央；把某矿石放入它的左盘，使它重新平衡时，右盘中砝码和游码的位置如图(b)所示，则矿石的质量为 (3) 克，如需测出该矿石的密度，还需测量该矿石的 (4) 。
-
难度：
使用次数：113
入库时间：2014-02-27
使用图15所示的U形管压强计时，先要使U形管两管中液面的 (5) 为零，图(b)、(c)为实验中的一个情景，此时探究的是液体内部压强与液体的 (6) 的关系。若利用图(a)、(b)来探究液体内部压强与深度的关系，则应在图(a)容器中倒入 (7) (选填“水”、“酒精”或“盐水”)，并将橡皮膜置于液体中的深度与图(b)中的h (8) (选填“相等”或“不相等”)。
-
难度：
使用次数：168
入库时间：2014-02-27
某同学在“测定小灯泡的电功率”实验中，小灯泡上标有“2.5V”字样，所用电源电压保持不变，滑动变阻器上标有“20Ω 2A”字样。他正确连接电路，实验步骤正确，闭合电键后，电压表示数为2伏，电流表示数如图16(a)所示。移动滑动变阻器的滑片，当小灯正常发光时，电流表的指针偏离图(a
)所示位置2小格。①图(b)是该同学实验电路图，请你在图中补上所缺部分，并标出它的正负接线柱； (9) (用2B铅笔在答题纸的相应位置作图)闭合电键前，应将滑片P移到最 (10) (选填“左”或“右”)端。
②电源电压为 (11) 伏；当观察到 (12) 时，小灯正常发光；小灯的额定功率为 (13) 瓦。
