难度：
使用次数：169
入库时间：2014-02-23如图所示，要用一根绳子和两个滑轮提起物体，若不计滑轮重及摩擦，而使拉力为物体重的1/3请在图中画出绳子的正确绕法。
-
难度：
使用次数：150
入库时间：2014-02-23

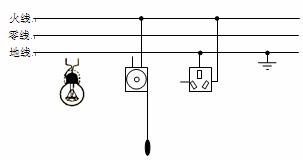

把如图B中的拉线开关、螺口灯泡和三孔插座正确地连入家庭电路中（要求用拉线开关控制螺口灯泡）
-
难度：
使用次数：140
入库时间：2014-02-23

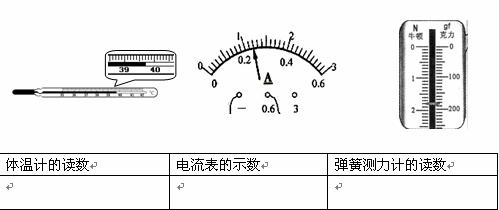

请你将下图三种仪器的测量结果（数值及单位），填写在表格中。
-
难度：
使用次数：379
入库时间：2014-02-23
小王为了探究物体在水中不同深度所受浮力变化情况，如下图所示，将一挂在弹簧测力计下的圆柱体金属块缓慢浸人水中（水足够深），在圆柱体接触容器底之前，分别记下圆柱体下表面所处的不同深度h和弹簧测力计相应的示数F，实验数据如下表：
次数
1
2
3
4
5
6
7
h/cm
0
2
4
6
8
10
12
F/N
6.75
6.25
5.75
5.25
4.75
4.25
4.25
（1）分析表中实验数据，可以得出物体重____________N，第4次实验时，物体受到的浮力____________N．
（2）分析表中第1列到第5列数据，说明______________________________________________。
（3）分析表中第6列到第7列数据，说明______________________________________________。

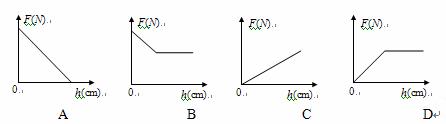

（4）下图中能正确反映弹簧测力计示数F和圆柱体下表面到水面距离h关系的图像是（ ）
（5）圆柱体的密度为_______________kg/m3。
-
难度：
使用次数：121
入库时间：2014-02-23
王进同学想测定两个不同灯泡的额定功率，他使用的器材有：6V恒压电源、量程0～0.6A的电流表、量程0～3V的电压表、规格为“8Ω lA”的滑动变阻器、开关各一个，导线若干。灯泡L1和L2的额定电压分别为3V和4V、电阻都大约是5Ω（设不同电压下，电压表的读数都准确）
（1）王进同学用如图所示的电路测量灯泡L1的额定功率．在闭合开关S之前，应把滑动变阻器的阻值调到最大．闭合开关S后，向____________（选填“A”或“B”）端调节滑动变阻器的滑片P，当电压表的读数等于3V时，记下____________的读数，即可算出灯泡L1的额定功率。
（2）若仍用这个电路与器材测量灯泡L2的额定功率，存在两个隐患。你能说出是什么隐患吗？（注：不要求写分析过程）
（3）若再给你一个阻值R=1Ω的标准电阻，你能用原来的部分器材测出灯泡L2的额定功率吗？画出你设计的电路图，并简要说明你的办法。
