难度：
使用次数：188
入库时间：2014-02-21标有“3.8V”的小灯泡
在不同电压下，工作时的电流如下表所示。
求：（1）若将此规格的灯泡接在5V的电源上，开关闭合时要使灯泡正常发光，电路中应串联一个多大的电阻
？请在方框内画出你设计的电路图。（2）若将两个同样这种规格的灯泡串联后直接接在5V电源的两端，两灯消耗的总功率是多大？
-
难度：
使用次数：133
入库时间：2014-02-21
手摇晾衣架利用了全部滑轮，组成了滑轮组（如图16所示，部分绕线未画出）。当人用力转动滚轮10s，滚轮绕进了长4m的钢丝线，使重20N的衣架横梁匀速水平上升了1m。已知此装置的机械效率为80%，求：
（1）有用功是多大？
（2）人对摇柄做功的功率是多大？
（3）按题意将滑轮组中未绕钢丝线用笔画线画出。
-
难度：
使用次数：287
入库时间：2014-02-21

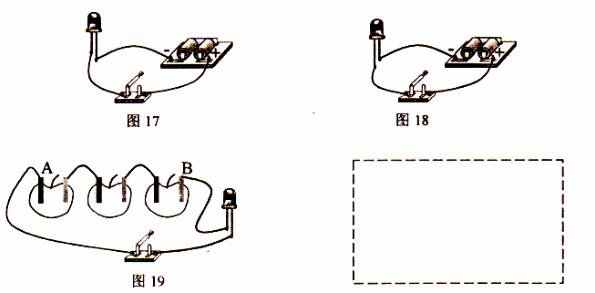

图17所示的发光二极管实验中，闭合开关后二极管不发光（电路连接完好）；把二极管的两极调换后再接入电路（如图18所示），开关闭合后二极管发光。
（1）图17的实验中，二极管不发光的原因是：它具有 性。
（2）当小明再取二极管和三个苹果电池组连接成如图19所示的电路，当开关闭合时，二极管发光，由此可知水果电池组的（选填“A”或“B”）极是电池组的正极。请在虚线框内作出图19对应的电路图，期中发光二极管用符号“
”表示.
-
难度：
使用次数：151
入库时间：2014-02-21
图20是用伏安法测量某未知电阻

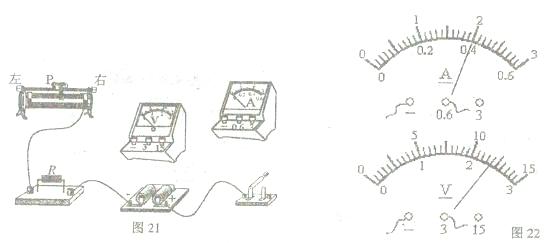

的电路图。（1）根据电路图将图21所示的实物练成完整的电路；（说明：两表均取小量程）
（2）电路连接完整后，开关闭合前，变阻器的滑片P应该移动到最 （选填“左”或“右”）端；此操作的目的是： .
（3）由图22所示电流表和电压表的读数可知，本次测量电阻的阻值是 。若此状态维持10s，则在电阻上产生的电热为 。
-
难度：
使用次数：314
入库时间：2014-02-21

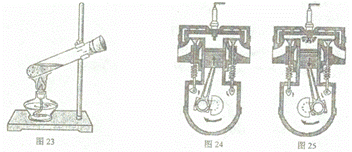

给试管中的水加热（图23示）一段时间后，能观察到：塞子从管口飞出去.
（1）本实验中，对塞子做功的是（ ）
A.火焰 B.试管内的水 C.试管内的水蒸气 D.试管
（2）本实验，对塞子做功的过程是 能转化为 能的过程。图24、25所示热机的两个工作冲程中，能对应说明上述能量转化过程的是图（ ）所示的冲程。
