难度：
使用次数：64
入库时间：2014-02-18请在如图所示家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入电路.
-
难度：
使用次数：199
入库时间：2014-02-18

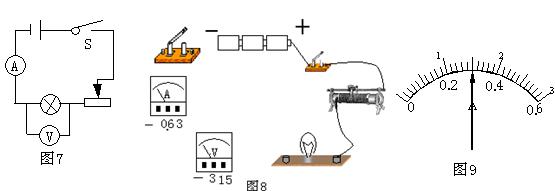

在“测定小灯泡的功率”实验中，小明同学设计的电路如图7所示，他选用的小灯泡的额定电压为3.8V，电阻约为12
，电源为三节干电池.（1）请用笔画代替导线，按照图7所示的电路图，将图8中的实物电路连接完整.（连接线不得交叉）
（2）正确连好电路后，闭合开关前应把滑动变阻器滑片的位置调到 端.
（3）如果连接电路后，闭合开关S，小明发现灯泡不发光，电压表无示数，电流表有示数但未超出量程，产生的原因可能是：（ ）A.小灯泡发生了短路，B小灯泡发生了断路，C
滑动变阻器短路，D滑动变阻器的滑片松了、不接触.（4）排除故障后，调节滑动变阻器使小灯泡在额定电压下正常发光时，电流表的指针位置如图9所示，则小灯泡的额定功率为 W.
-
难度：
使用次数：144
入库时间：2014-02-18
从2011年5月11日起，执行酒驾重罚新规定。交警使用的某型号酒精测试仪的工作原理相当于图23所示。电源电压恒为9 V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80 Ω。使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8 V。求：
(1)电压表的示数为8V时，电流表的示数为多少?
(2)电压表的示数为8V时，滑动变阻器R1
的电阻值为多少?(3)调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10 s
，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少?
-
难度：
使用次数：160
入库时间：2014-02-18
如图所示的电路中，R1的阻值为10Ω。当只闭合开关S1时，电流表的示数为0.6A。当开关S1、S2都闭合时，电流表的示数为1A。求： (1)电源电压；(2)电阻R2的阻值；(3)通电20s后，电阻R1的功率。
-
难度：
使用次数：186
入库时间：2014-02-18
有一种WSJ-60型号电热壶，其铭牌标志如图所示。先将一壶20℃的水在额定电压下烧开需时5min，已知外界大气压为1标准大气压，水的比热容C=4.2×103J/（kg.℃）.求：
（1）一壶开水吸收的热量
（2）电热壶的效率
型号
WSJ-60
额定电压
220V
额定功率
800W
水壶容积
500mL
