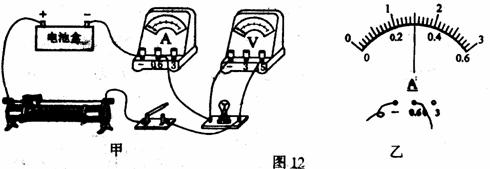

入库时间：2014-02-16小明在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，图12甲为他所连的实验电路。
（1）电池盒中至少有 节干电池。
（2）经检查发现电路接线有错误，小明只做了一处改动就闭
合开关进行实验，请在他接错的导线上打上“×”，并改正。
（3）实验时，小明移动滑动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示。则该小灯泡的额定电流为 A，额定功率为
W。
-
难度：
使用次数：122
入库时间：2014-02-16

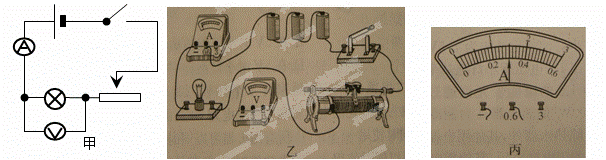

图甲所示是“测量小灯泡额定功率”的实验电路图，已知小灯泡的额定电压为3.8V。
该实验的原理是_______。
请按照电路图，在图乙中将电压表正确连入电路。
（3）连接电路时，开关应该处于 状态，滑动变阻器的滑片应移到最 端（选填“左”或“右”）。
（4）闭合开关后，调节滑片使电压表示数为 V，此时电流表示数如图丙所示，则小灯的额定功率为 W。
（5）如果将滑动变阻器的滑片向右移动，小灯的亮度将变 。
-
难度：
使用次数：178
入库时间：2014-02-16
小明家的电能表如图所示，当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该灯泡的电功率为 W.
-
难度：
使用次数：129
入库时间：2014-02-16
小明家的电能表如图所示，当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该灯泡的电功率为 W.
-
难度：
使用次数：194
入库时间：2014-02-16
王明同学准备测量额定电压为2.5V 的小灯泡在实际工作时的功率，根据已有器材，他设计好了电路原理图，并完成了实物连接．如图11所示。
(1) ( 3分）根据实物连接图，请你在虚线框内画出与之对应的电路原理图
(2) ( 3分）在某次测量过程中，闭合开关后，电压表和电流表的示数如图12 所示，则电压表的示数为_______V，电流表的示数为______A，则此时小灯泡的功率为______W。（最后一空保留两位小数）
(3）（2分）滑动变阻器的滑片P向B 端滑动后，小灯泡的电功率将_________。（选填“增大”、“减小”或“不变”)
(4) ( 2分）王明同学经过多次测量与计算后，得到了一组功率P 与电压的平方U2的数据，下列各图中能正确表示P 与U2的关系的是：（设灯丝电阻不变）
