难度：
使用次数：124

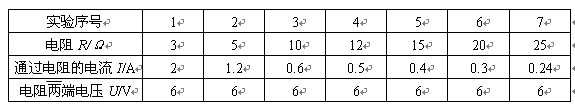

入库时间：2014-02-13小华在研究“通过导体的电流和导体电阻之间的关系”中得出的实验数据如下表，由此可以得出结论：当________________________一定时，_____________（此空填表达式）。
-
难度：
使用次数：191
入库时间：2014-02-13
小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源（3v）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的（A）定值电阻；（B）小灯泡．
（1）为了完成研究还应选择的器材（填序号） ；理由是： ．
（2）用笔划线完成图中的实物电路连接（你所选的器材在图中用接线板代替），并使滑动变阻器接入电路的阻值最大．
（3）小明通过实验得出了下表（一）中的数据，请读出图中两表的示数，记在表中最后一列的空格处．
表（一）电压U/V
0.5
1.0
1.5
2.0
电流I/A
0.05
0.1
0.15
0.2
（4）小丽通过实验得出了下表（二）中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论．小明观察并检查了小丽所连接的电路后，告诉小丽…． 你认为原因可能是 ．
表（二）电压U/V
0.5
1.0
1.5
2.0
电流I/A
0.25
0.2
0.15
0.1
-
难度：
使用次数：126
入库时间：2014-02-13
在电学的探究实验中：
（1）月月小组在探究“电流和电压的关系”时选用如图所示电路进行探究。小组同学测得如下表的实验数据：
小组同学分析表中的实验数据得出的结论是：通过导体中的电流随导体两端的电压增加而增大。请你评价月月小组的探究过程，存在的问题是什么？如何解决问题。
（2）玲玲小组想利用上面小组的实验器材测量一个额定电压为UL的小灯泡的额定功率，但发现电流表已坏不能用，老师又给了他们一个已知电阻R0，请你帮他们设计测量的电路图，并写出简要的实验步骤及灯泡额定功率的表达式。
-
难度：
使用次数：161
入库时间：2014-02-13

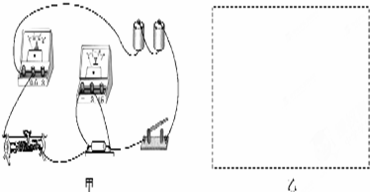

在“电阻上的电流跟两端电压的关系”的实验中，小莉将实物连接成如图甲所示的电路．
（1）根据实物图请在图乙方框中画出对应的电路图．
（2）实验室，调节滑动变阻器，测出电阻R两端的电压和对应的电流值如下表所示．由表中数据可知，
小莉实验时所选用电阻R的阻值为 Ω，分析实验数据可以得出的结论是： ．
（3）将图甲中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，还可以测小灯泡的电功率．若要测该小灯泡的额定功率，则在图甲电路中必须改动的地方是：① ② ．
-
难度：
使用次数：109
入库时间：2014-02-13
下图是小红同学在探究通过电阻的电流跟两端电压的关系时连接的实验电路，小明同学在检查电路时发现有两处不妥。请指出小明同学认为不妥的理由：
① ：② 。
（1）小红同学更正后，想在右边空白处画出此电路的电路图。请你帮助小红同学画出来。

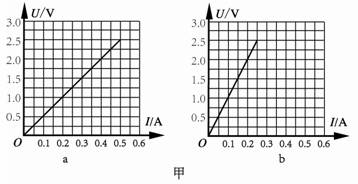

（2）实验中小红同学测量并记录了下表中的一组数据，根据表格中的实验数据在图甲的a坐标中作出电压和电流的关系图象。分析作出的图象可知，电阻一定时，通过导体的电流跟导体两端的电压成 。U/V
0.5
1.0
1.5
2.0
2.5
I/A
0.1
0.2
0.3
0.4
0.5
（3）另一实验小组利用同样的方法也画出了电压和电流的关系图象，如图甲b所示。小明同学发现两个图象倾斜的程度不同，原因是 。
（4）请在图乙的表盘上标出小红同学测量电阻的过程中，电压表示数为2V时，电流表指针的位置。
