难度：
使用次数：156

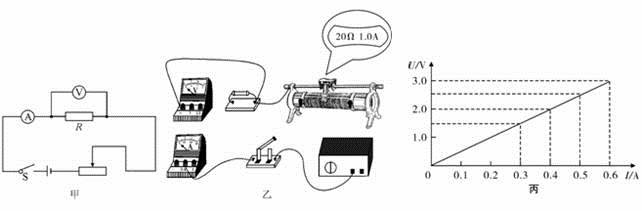

入库时间：2014-02-13某同学利用如图甲所示的电路探究通过电阻R的电流I跟它两端电压U的关系，已知电源电压为6V且保持不变。
（1）请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
（2）实验中多次调节滑动变阻器的滑片，改变电阻R两端的 ，记下 的示数，得到如图丙所示的U—I关系图象。
（3）上述实验中刚闭合开关时，电压表的示数为 ，电流表的示数为 。
-
难度：
使用次数：147
入库时间：2014-02-13
同学们在“探究电流与电阻有什么关系”的实验中
（1）用笔画线代替导线，将如图所示的实验电路连接完整．
（2）在导线连接完成后，闭合开关前，滑动变阻器应 ．
（3）闭合开关后，移动滑片时，发现电流表没有示数，电压表有明显的示数，则发生故障的原因可能是 ．
（4）排出故障后，同学们继续进行实验．一位同学在读取完电流表示数后，直接拆下阻值为5Ω的电阻改换成10Ω的电阻．他认为这样操作简单方便．那么：
①请指出他在操作中的错误： ．
②若按正确操作方法改接电阻后，电压表示数会 （填“变大”或“变小”）．
（5）分析表中数据电压U=2V
次数
1
2
3
电阻R（Ω）
5
10
20
电流I（A）
0.4
0.2
0.1
请你总结电流与电阻的关系： ．
（6）本实验中测量了多组数据，在许多实验中都需要进行多次测量，有的是为了找到普遍规律，有的是为了求平均值减小误差．你认为下列实验中多次测量的目的与本实验相同的是 （填序号）．
①测量物体长度，②用伏安法测量定阻电阻的阻值，③探究重力大小与质量的关系．
-
难度：
使用次数：117
入库时间：2014-02-13
某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图所示的电路。选用的器材有：阻值约为4Ω的2B铅笔芯一根，两节干电池组成的电池组，0～0.6A的电流表，0～3V的电压表，滑动变阻器(10Ω 2A)，开关，导线等。
(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到 ________端(选填“a”或“b")。
(2)闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是____________________。
(3)排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中。当采集第三组数据时，电流表指针的偏转情况如图所示，此时电流表的示数为 A。实验序号
①
②
③
④
⑤
U/V
0.4
0.8
1.2
1.6
2.0
I/A
0.1
0.18
0.38
0.48
(4)该同学采集多组实验数据的目的是____________________。
(5)请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的I—U图线。
(6)由画出的图线可知，通过铅笔芯的电流与其两端电压的关系为： 。
-
难度：
使用次数：175
入库时间：2014-02-13

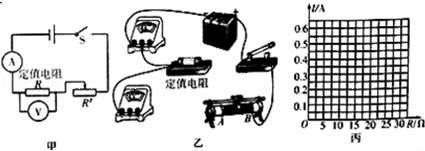

现有下列器材：蓄电池（6V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（若干）、开关、滑动变阻器和导线，要利用这些器材探究”电压不变时，电流与电阻的关系“，要求：
（1）请根据图甲将图乙中未完成的电路连接起来．
（2）实验中多次换用不同阻值的定值电阻，并调节滑动变阻器的滑片，使电压表示数保持不变，读出对应于不同阻值的电流表示数，并记于表格中，请你利用表格中的数据，在坐标纸上（如图丙）画出导体中的电流随电阻变化的图象．实验次数
1
2
3
4
5
6
电阻R/Ω
5
10
15
20
25
30
电流I/A
0.6
0.3
0.2
0.15
0.12
0.1
（3）在做完第一次实验后，接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片滑到 端（选填“A”或“B”），然后闭合开关，移动滑片，使电压表示数为 V时，读出电流表的示数．
（4）为完成整个实验，应该选取哪种规格的滑动变阻器
A、50Ω 1.0A B、50Ω 0.5A
C、20Ω 1.0A D、20Ω 0.5A．
-
难度：
使用次数：200
入库时间：2014-02-13
如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图。所用实验器材是：电源（6V）、电流表（0~0．6A）、电压表（0~3V）、电阻箱（0~999．9Ω）、滑动变阻器（40Ω 2A）、开关、导线若干。
(1)探究电流与电压的关系时，所测得的几组电流、电压值见表1．分析表中数据可知：电阻箱接入电路的阻值为__________Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成__________关系。
(2)探究电流与电阻的关系时，应调节__________改变接入电路中的阻值，并调节__________使电压表的示数保持相同，读出电流值，所测得几组数据见表2。分析表中数据可知：电阻箱两端的电压为__________V；当导体两端电压一定时，通过导体的电流与导体的电阻成_________关系。
（3）就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是_______Ω至__________Ω（保留一位小数）。
