难度：
使用次数：104
入库时间：2014-02-13如图甲所示是探究通过导体的电流与导体两端电压的关系的电路图
实验次数
l
2
3
4
5
电压U/V
1.0
1.5
2.0
3.0
电流I/A
0.2
0.3
0.4
0.5
0.6
（1）一个同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮。导致上述现象的不规范操作是 .
（2）另一个同学连接好电路刚闭合开关发现电流表示数很小，电压表指针偏角较大，可能是 .
A.电流表量程太小 B.定值电阻值太大 C.定值电阻太小 D.电压表量程太大
（3）排除故障后再闭合开关，向左移动变阻器滑片，电流表示数应 ．
（4）根据上表的数据能得出第4次表格中空格的数据： .
（5）此实验中， （选填“能”或“不能”）用小灯泡代替电阻R进行探究。
-
难度：
使用次数：102
入库时间：2014-02-13

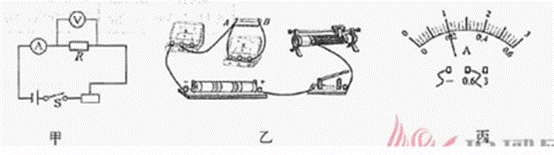

如图甲是晓雯同学探究“一段电路中的电流根电阻的关系”的实验电路图．
（1）根据甲图，用铅笔连线将乙图的实物图连接完整．
（2）实验时，晓雯先将5Ω和10Ω的定值电阻分别接在A、B两点之间，闭合开关调节滑动变阻器滑片得到两组实验数据填入了下表；然后她又将A、B两点的电阻更换为15Ω，闭合开关并调节滑动变阻器滑片，直到电压表的示数为 V，此时的电流表的指针位于如图丙所示，请将第3次实验电流表的读数填入表格中的相应空格内．
（3）分析晓雯三次试验数据可能得到的结论是： ．实验序号
电压/V
电阻/Ω
电流/A
1
3
5
0.6
2
3
10
0.3
3
315
0.2
-
难度：
使用次数：140
入库时间：2014-02-13
两个电路元件甲和乙的电流与电压的关系如图所示，将甲和乙并联后接在电压2V的电源两端，则流过甲的电流是 ，流过乙的电流是 。
-
难度：
使用次数：62
入库时间：2014-02-13
如图所示R1和R2两个电阻中的电流随它们两端电压变化的I—U图象．从图象可知，电阻R1 R2（选填“＜”、“＞”或“＝”）．
-
难度：
使用次数：104
入库时间：2014-02-13
在研究导体中的电流与电压、电阻关系时，设计了下面的记录表1和表2。但在两表中漏填了一些数据，请你帮他填完整并分析得出研究结论。
表一研究表明：
表二研究表明：
