难度：
使用次数：112
入库时间：2014-02-13同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。

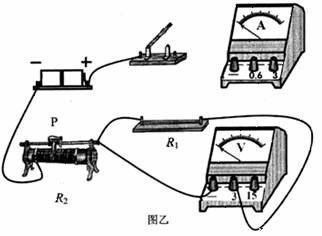

(1)按图甲电路，将图乙中电流表正确连入电路
(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3v不变，你认为发生故障的原因可能是_________________或___________________。
(3)清除故障后，小明将滑片P向左滑动时，电压表示数将________(填“增大”、“减小”、“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R=____Ω。你认为这个结果可靠吗?理由是______________________________ 。
-
难度：
使用次数：107
入库时间：2014-02-13
用如图所示电路测量一个定值电阻R的阻值．
序号
1
2
3
U/V
1.1
2.2
2.7
I/A
0.1
0.2
0.3
（1）电压表和电阻R的连接关系为________联．
（2）闭合开关后，电流表没有示数．下列原因分析错误的是（ ）
A．电流表损坏 B．电压表损坏
C．电流表和电压表位置互换 D．电源没电
（3）问题解决后，测得三组电压、电流值如上表所示．则R的阻值为________Ω。
-
难度：
使用次数：167
入库时间：2014-02-13
某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P。实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干。
（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整。
（2）闭合开关前，将滑动变阻器的滑片移至变阻器的最 （选填“左”或“右”）端。
（3）某次实验中测得电压表的读数为2.1V，电流表指针偏转如图乙所示，则电流表的读数为I= A，此时金属丝的电阻R= Ω。
（4）实验中移动金属夹P，分别测得AP段的长度l和对应的电阻值R，数据如下表：l/cm
30
40
50
60
70
80
R/Ω
2.1
2.8
3.5
4.2
4.9
5.6
分析表中数据，可知 。
（5）小虎同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置。你认为他的想法是 （选填“正确”或“错误”）的，理由是： 。
-
难度：
使用次数：196
入库时间：2014-02-13
现有额定电压12V的电源，电压表（量程为3V、15V两档）、电流表（量程为0.6A、3A两档）各一个．为了较为准确地测定额定电压为3.8V的小灯泡在正常工作状态下的电阻值，设计了如图（甲）所示的电路图，图中滑动变阻器R′的作用是 ．请在图（乙）中以笔画线代替导线将电路连接完整，要求图中滑动变阻器接入电路阻值最大．实验中电压表的读数为U，电流表的读数为I，定值电阻阻值为R，则小灯泡的电阻值RL可表示为 ．
-
难度：
使用次数：125
入库时间：2014-02-13
在“用伏安法测电阻”的实验中：
(1)实验原理是 。
（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）
（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。测待测电阻RX的值，请用给定的器材（可不用完）按下列要求完成实验：
①、在上右图的虚线框内画出你设计的电路图
②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）
a .
b .
③、RX的数学表达式为：RX= （用所测量的物理量及相应的符号表示）。
