难度：
使用次数：307

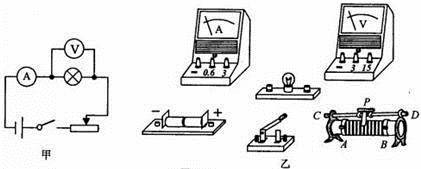

入库时间：2014-02-13某同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图．小灯泡上标有“2 .5V 0 .3A”字样，电源电压为3V．根据电路图，在图乙中用笔画线代替导线连接实物图．
-
难度：
使用次数：100
入库时间：2014-02-13
小强要测一个定值电阻的阻值：
（1）当要闭合开关时，小强发现如图（1）所示电路还没有连接完整，请你用笔画线代替导线，将电路连接完整；并将此时的电路图画在方框（2）中。
（2）连接完电路，闭合开关，小强发现，电流表无示数，而电压表示数接近3V，则出现故障的原因可能是： ．
（3）排除故障后，调节滑动变阻器，电流表的示数电压表的示数如图3所示，由此求出待测电阻为 Ω．
至此，小强说已经完成实验，同组的小聪认为不妥，因为 ．
（4）另一组的小玥同学用如下图所示的电路测未知电阻RX的阻值，并将数据记录在表中，则该未知电阻RX的阻值为 Ω，该电路的电源电压为 V。
-
难度：
使用次数：183
入库时间：2014-02-13
在“用电压表和电流表测电阻”的实验中，提供的器材有：待测电阻R（阻值约为5Ω）、两节干电池、电压表（量程“0﹣﹣3V”、“0﹣﹣15V”）、电流表（“0﹣﹣0.6A”、“0﹣﹣3A”）、滑动变阻器、开关、导线若干．
（1）电压表的量程应选 V．
（2）小兰同学按如图1所示的电路图连接好电路后，闭合开关，发现电压表的指针偏转角度很大，接近量程，而电流表的指针偏转角度很小，不到量程的1/5．小兰检查电路后发现自己连接电路时出现了两个问题：一是把滑动变阻器的滑片放在了 （a或b）位置，二是 （电压表、电流表）的量程选择不当．
（3）小勇同学自己连接好电路后通过实验得到多组数据，并作出如图2所示的U﹣I图象，则小勇同学把电压表并联在了 （电阻R或滑动变阻器）的两端．根据U﹣I图象，可求得待测电阻R= Ω．
-
难度：
使用次数：174
入库时间：2014-02-13
在“测定小灯泡电阻”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为8Ω．

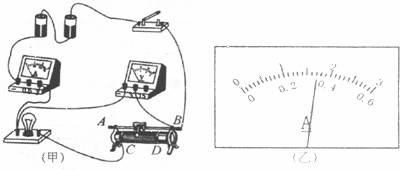

（1）某同学连接的电路如图甲所示，请指出其中的两处错误或不妥：
①
②
（2）将上述错误或不妥改正后，闭合开关，发现灯泡发出特别耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是 ．
（3）实验时，调节滑动变阻器，当电压表的示数为 V时，灯泡正常发光，此时电流表示数如图乙所示，电流表示数为 A，则灯正常发光时电阻为 Ω．（保留两位小数）
（4）该实验还可以测定小灯泡的额定功率，根据以上实验数据，这个小灯泡额定功率为 W．
（5）实验小组实验过程中记录了下表内的信息，小明同学分析表内数据，发现该灯亮度增加时电阻 （选填“变大”、“变小”或“不变”），造成这种现象的原因是 ．次数
U/v
I/A
灯泡亮度
R/Ω
1
1.0
0.20
很暗
2
1.5
0.25
较亮
3
2.5
正常
4
3.0
0.36
很亮
-
难度：
使用次数：102
入库时间：2014-02-13

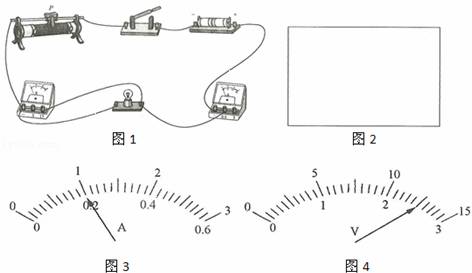

在“测量小灯泡工作时的电阻”的实验中，图1是小王同学连接的实物电路图．
（1）观察实物电路图的连接，是否有错误及不恰当之处，请具体指出．
如a．电流表的正负接线柱接反了．b． ；c． ．
（2）改正错误后，请在图2中画出实验电路图．
（3）调节滑动变阻器的滑片至某点，小灯泡正常发光，电压表、电流表如图3、图4所示，电流表的读数为0.20A，电压表的读数为 V．
（4）根据读取的数据，小灯泡正常发光时的电阻为 Ω．
