入库时间：2014-02-13实验中待测电阻值在20～30欧之间，电源为4节串接的干电池，则电流表、电压表量程选用较为适当的是 [ ]
A．0～0．6安、0～3伏
B．0～0．6安、0～15伏
C．0～3安、0～3伏
D．0～3安、0～15伏
-
难度：
使用次数：125
入库时间：2014-02-13
在图1中，a、b电表表示 [ ]
A．a是安培表，b是伏特表
B．a是伏特表，b是安培表
C．a、b都是安培表
D．a、b都是伏特表
-
难度：
使用次数：148
入库时间：2014-02-13
在“伏安法测电阻”的实验中，某同学在操作时不小心将电流表与电压表的位置接反了，则[ ]
A．电流表被烧坏
B．电压表被烧坏
C．电流表示数为零
D．电压表示数约为电源电压
-
难度：
使用次数：81
入库时间：2014-02-13

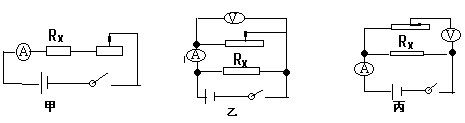

如图12-5所示，电源电压保持不变，滑动变阻器上均标有“2A 20Ω”字样，通过哪几个电路图可测出RX的阻值： ( )
A．甲、丙
B．乙、丙
C．甲、乙
D．甲、乙、丙
图12—5 -
难度：
使用次数：169
入库时间：2014-02-13

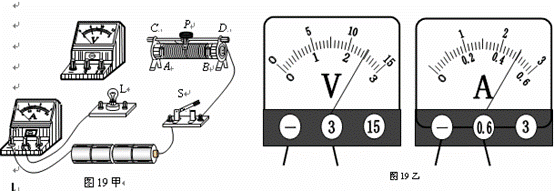

测量小灯泡灯丝的电阻（小灯泡的实际电压未超过3V）
（1）请用铅笔画线代替导线，连接图甲中的实验电路。要求：滑片P向左移动时，接入电路中的电阻值变小。2分
（2）电路连好后，闭合开关前，应将滑动变阻器的滑片P置于 端（填“A”或“B”）。
（3）图19乙中，电压表的示数是 V，根据电流表的示数，计算这种情况下灯丝的电阻是_______Ω。
