难度：
使用次数：136
入库时间：2014-02-07图5中，当开关S闭合时，小灯泡L1和L2均不亮。某同学用一根导线去查找电路故障，他先用导线把L1短接，发现L2亮，L1不亮；再用该导线把L2短接，发现两灯均不亮。由此可判断
A．L1断路
B．L2断路
C．开关断路
D．电源断路
-
难度：
使用次数：160
入库时间：2014-02-07

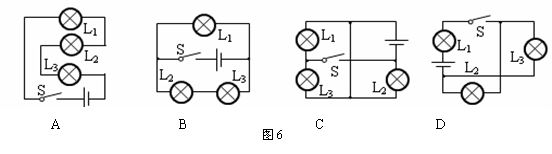

图6所示的四个电路图中，闭合开关S，三盏灯都能发光。若其中任意一盏灯的灯丝断了，其它两盏灯仍能发光的电路图是
-
难度：
使用次数：187
入库时间：2014-02-07

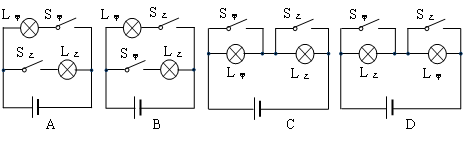

如图7所示，在早期的击剑比赛中，当运动员持剑击中对方运动员的导电服，对方运动员头顶上的指示灯就会亮，则剑在击中对手导电服时相当于闭合了“开关”，用S甲、S乙分别表示甲、乙运动员手中的剑，下列电路图中能反映这一工作原理的是
-
难度：
使用次数：129
入库时间：2014-02-07

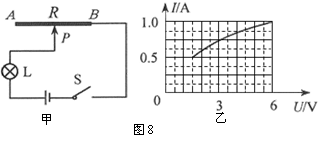

图8甲中，小灯泡的额定电压为6V，将粗细均匀的电阻丝AB（其阻值不随温度变化）通过滑片P连入电源两端电压不变的电路中。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图象如图8乙所示。当小灯泡消耗的功率为2.8W时，下列阻值与此时电阻丝AB连入电路的电阻阻值最接近的是
A. 1Ω B. 3Ω
C. 5Ω D. 6Ω
-
难度：
使用次数：86
入库时间：2014-02-07
下列说法中正确的是
A．磁感线是真实存在的
B．磁铁只能吸引铁制品
C．同种电荷相互排斥，异名磁极相互吸引
D．小磁针可以用来判断磁场中某点磁场的方向
