难度：
使用次数：155
入库时间：2014-01-30如图11所示，小林同学做“用电压表和电流表测电阻Rx的阻值”的实验。电路连接正确后，闭合开关S，滑动变阻器在某一位置时，电压表、电流表的指针位置如图12所示，则电压表示数为
V，电流表的示数为 A，此时电阻Rx的阻值为 Ω。
-
难度：
使用次数：175
入库时间：2014-01-30
图13为茜茜根据实验数据，描绘的某种物质均匀放热发生凝固过程的图像。由图像可知，此物质属于________（选填：“晶体”或“非晶体”）；凝固点为
___
___℃；其凝固过程用时________min。
-
难度：
使用次数：187
入库时间：2014-01-30

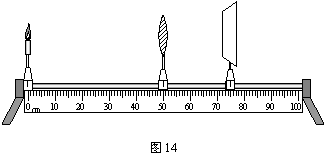

小明想探究凸透镜成像规律，凸透镜的焦距为10cm，光具
座上标尺的刻度范围如图14所示。（1）小明将凸透镜固定在光具座上50cm刻线处，点燃的蜡烛固定在20cm刻线处，移动光屏，可以在光屏上呈现出烛焰清晰的倒立、 （选填“放大”或“缩小”）的像。
（2）小明将点燃的蜡烛固定在45cm刻线处，小明从透镜的右侧通过透镜可以看到烛焰 的像。（选填“倒立”或“正立”）
-
难度：
使用次数：140
入库时间：2014-01-30
图15是当电压一定时，通过导体的电流随导体电阻变化规律的图像。由图像可知，当导体电阻为60Ω时，该导体消耗的电功率为 W。
-
难度：
使用次数：183
入库时间：2014-01-30
为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕成电磁铁A和B，还找来一些大头针进行实验，电路如图16所示。
（1）实验中要通过观察 ，来判断电磁铁磁性的强弱。
（2）将两个电磁铁的线圈串联是为了研究电磁铁磁性强弱与______的关系（选填“电流”或“匝数”）；
