难度：
使用次数：125
入库时间：2014-01-29如图5所示，当开关S闭合后，下列说法正确的是
A．电阻R1、R2串联，电压表V测的是电阻R2两端的电压
B．电阻R1、R2串联, 电流表A1的示数等于电流表A2的示数
C．电阻R1、R2并联, 电流表A1的示数小于电流表A2的示数
D．电阻R1、R2并联, 电流表A1的示数大于电流表A2的示数
-
难度：
使用次数：211
入库时间：2014-01-29
下列说法中正确的是
A．额定功率越大的用电器，正常工作时消耗的电能就越多
B．家中同时使用的用电器越少，家庭电路中总电流就越大
C．家庭电路中的电能表上的示数显示了家庭电路的总功率
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为电炉丝中电阻比导线中电阻大得多
-
难度：
使用次数：167
入库时间：2014-01-29
如图6所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是
A．电压表V1示数变小，电压表V2示数变大，灯泡L变亮
B．电压表V1示数变大，电压表V2示数变小，灯泡L变亮
C．电压表V2示数变小，电流表A示数变小，灯泡L变暗
D．电压表V2示数变大，电流表A示数变大，灯泡L变暗
-
难度：
使用次数：192
入库时间：2014-01-29

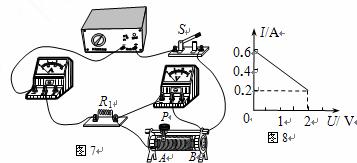

如图7所示的电路中，R1为定值电阻，滑动变阻器的最大阻值为R2，电源电压U0保持不变。闭合开关S后，滑动变阻器滑片P从A端滑到B端过程中，电流表示数I与电压表示数U的变化关系如图8所示，则下列选项中正确的是
A．R1= 5Ω，R2= 15Ω
B．R2= 5Ω，U0= 3V
C．R1的最大功率为1.8W，滑动变阻器消耗的功率一直变大
D．R1的最小功率为0.2W，滑动变阻器消耗的功率先增大后减小
-
难度：
使用次数：72
入库时间：2014-01-29
关于家庭电路及安全用电，下列说法不正确的是
A．使用试电笔，手应触碰笔尾金属体
B．空气开关跳闸，说明电路中出现短路现象
C．家庭电路中各用电器是并联的，安全电压为36 V
D．有金属外壳的家用电器，金属外壳可以接地，也可以不接地
