难度：
使用次数：101

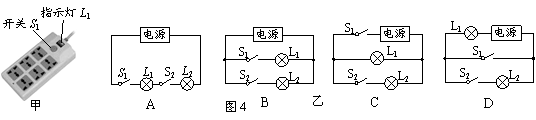

入库时间：2014-01-29小明家台灯的插头插在如图4甲所示的插座上
，插座上有一个开关和一个指示灯。若插座开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示。小明断开或闭合S1、S2时，记录现象如右表。开关状态
插座指示灯（L1）
台灯（L2）
闭合S1，断开S2
亮
不亮
闭合S2，断开S1
不亮
不亮
S1和S2都闭合
亮
亮
由小明的记录可判断出关于L1、L2的连接方式可能是图4乙中的
-
难度：
使用次数：174
入库时间：2014-01-29
在图5所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，当滑片P从中点向右移时
A．电流表A1的示数变小 B．电流表A2的示数变小
C．电压表的示数变大 D．R2的电功率变大
-
难度：
使用次数：173
入库时间：2014-01-29
在图6所示的电路中，电源两端的电压一定，开关S1、S2均闭合。如果使电压表和电流表的示数均减小，则下列操作一定可行的是
A．滑动变阻器的滑片P向右移 B．滑动变阻器的滑片P不动，断开开关S2
C．滑动变阻器的滑片P向左移 D．滑动变阻器的滑片P不动，断开开关S1
-
难度：
使用次数：169
入库时间：2014-01-29
在图7所示的电路中，电源电压为6V且保持不变。只闭
合开关S1，电流表示数为0.4A；再闭合开关S2，电流表示数变化了0.2A；设开关S2闭合前后R1消耗的电功率的变化量为ΔP；则关于R2的阻值及ΔP的值分别为 A．R2=5Ω ΔP= 2 W B．R2=10Ω ΔP= 2W
C．R2=5Ω ΔP= 5W D．R2=15Ω ΔP= 5W
-
难度：
使用次数：206
入库时间：2014-01-29
下列说法中正确的是
A．只要电路中有电源存在，电路中就一定有电流
B．电路中负电荷发生定向移动时，电路中一定有电流
C．金属导体中自由电子定向移动的方向一定与电流方向相同
D．在有电流通过的电路中，电流在电源外部沿“正极→用电器→负极”的方向流动
