难度：
使用次数：123
入库时间：2014-01-28通电螺线管中的电流方向如图13所示，由此可以判断出通电螺线管的左端是 极。（选填“N”或“S”）
-
难度：
使用次数：145
入库时间：2014-01-28
用笔画线代替导线，把带有开关的电灯正确地接入图14所示的家庭电路中。
-
难度：
使用次数：189
入库时间：2014-01-28
为了探究电磁铁的磁性强弱与哪些因素有关，小明使用两个相同的大铁钉绕成电磁铁A和B，还找来一些大头针进行实验，电路如图15所示。
（1）将两个电磁铁的线圈串联是为了研究电磁铁磁性强弱与 的关系（选填“电流”或“线圈匝数”）；
（2）实验中通过观察两个电磁铁吸引 的个数，来判断电磁铁磁性的强弱。
-
难度：
使用次数：1102
入库时间：2014-01-28

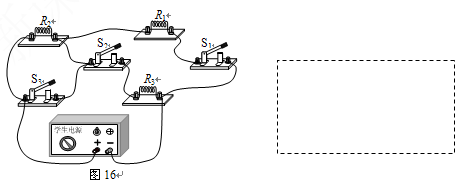

图16所示的实物中，若S1、S3断开，S2闭合，请在下面虚线框中画出其对应的电路图。
-
难度：
使用次数：198
入库时间：2014-01-28
实验桌上有如下器材：电源、额定电压为2.5V的小灯泡、滑动变阻器、已调零的电流表和电压表、开关，导线若干。小明利用这些器材进行了如下实验：
（1）测量小灯泡的额定功率
①连接电路前，开关应
，滑动变阻器滑片应放在变阻器的阻值最 位置；
②请用笔画线代替导线，在图17（甲）实物图中添加一根导线，将电路连接完整；③ 连接好电路后，闭合开关，调节滑动变阻器，使 ；
此时电流表的示数如图17（乙）所示，电流为 A。
④ 小灯泡的额定功率P＝ W。

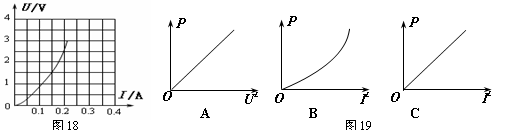

（2）小明调节滑动变阻器测出多组数据，绘出了小灯泡电流与电压关系的图像如图18 所示，则图19中有关
此小灯泡功率P的图像正确的是 （选填“A”、“B” 或“C”）。
