难度：
使用次数：301

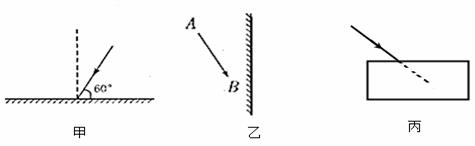

入库时间：2014-01-25（1）根据光的反射定律，在图甲中画出反射光线并标出反射角的度数．
（2）请在图乙中作出物体AB在平面镜中的像A′B′．
（3）如图丙所示，请在图丙中画出光线进入玻璃和穿出玻璃后的大致光路图。
-
难度：
使用次数：68
入库时间：2014-01-25
声音传播的速度和温度有关，下表是空气中声速随温度变化的数据
空气温度/℃
-20
-10
0
10
20
30
声音速度/m•s-1
318
324
330
336
342
348
（1）请在右上图所示的坐标中作出声速和温度关系的图像。
（2）请你根据所作图像找出温度为15℃时声速为 m/s。
-
难度：
使用次数：63
入库时间：2014-01-25
在“观察水沸腾”实验中：

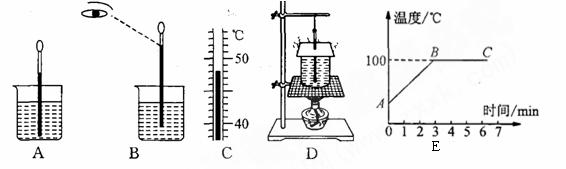

(1)如图所示是小明同学用温度计测小烧杯中水的初温时的操作图．A是操作过程，B是读数过程，C是读取的温度．
①A图中操作的错误是___________________________________。
②B图中读数的错误是___________________________________。
③若操作正确无误，根据C图可知此时烧杯中水的实际温度是_______℃．
(2)小明同学在利用图D所示的装置做实验时，发现从开始给水加热到水开始沸腾所用的时间过长，请你帮助他找出可能存在的原因：_____________________．（写出其中一条）
（3）如图E，是小明做“探究水的沸腾”实验后所绘制的图像，图像中BC段表示的物理意义是：__________________。
-
难度：
使用次数：81
入库时间：2014-01-25
小明通过前面物理知识的学习，知道放大镜就是凸透镜。在活动课中，他用放大镜观察自己的手指（图甲），看到手指___ __的像（选填“放大”、“等大”或“缩小”）；然后再用它观察远处的房屋（图乙），看到房屋__ ____的像。（选填“放大”、“等大”或“缩小”）他猜想：凸透镜成像的大小可能与蜡烛与透
镜间的距离有关。（1）小明将蜡烛、凸透镜和光屏安装在光具座上如上图所示，经过调节，在光屏上得到了一个清晰的像，但像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向 （选填“上”或“下”）调。
（2）小明在光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如下表所示。
实验次数
物体到凸透镜的距离／cm
光屏上像到凸透镜的距离／cm
光屏上像的大小
1
40
13.5
缩小
2
30
15
缩小
3
20
20
等大
4
15
30
放大
5
8
光屏上没有像
6
6
光屏上没有像
①请根据表中数据，求出凸透镜的焦距：f= cm；
②由表中前四组数据可知物体到凸透镜的距离越短，光屏上像的大小就越______，同时发现像到凸透镜的距离就越______。
③在表中5、6两组实验中，光屏上没有像的原因是 ，但此时可以从 ________________（选填“光屏一侧”或“蜡烛一侧”）通过凸透镜观察到烛焰正立的像，由此你能想到 就是利用了这一成像规
律．④ 小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影师应使照相机_______同学（选填“靠近”或“远离”），同时还应______照相机的暗箱长度（选填“增长”、“缩短”或“不改变”）。
-
难度：
使用次数：126
入库时间：2014-01-25
取两张等大的圆形纸，分别剪去两个大小不等的扇形如图甲所示，再将它们做成图乙所示的两个锥角不等的纸锥。
(1)为了比较纸锥下落的快慢，把两个纸锥拿到同一高度同时释放。此时应该拿至图乙的 (选填“A”或“B”)所示的位置释放，同时记录纸锥下落至地面的 ；或测出纸锥下落相同时间运动的 ，就可比较纸锥
下落的快慢。A
(2)如果要测量两个纸锥的下落速度，需要的测量工具有 和 。参照速度格式，请把下面实验数据表格的表头两处填写完整① ，② 。
运动物体
①
②
速度v／(m·s-1)
大纸锥
小纸锥
（3）晓华猜想纸锥从同一高度下落的快慢可能与纸锥的锥角、纸锥的轻重有关，并打算研究纸锥下落快慢与纸锥的锥角的关系，发现参照图示方法做成的两个纸锥的轻重不同，为了使纸锥的轻重相同，只有剪刀、圆形纸和胶水的情况下可以采取的措施是__ _。
