难度：
使用次数：115
入库时间：2014-01-25如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为_ ▲__V，R2的最大阻值为_ ▲__Ω。此电路中R1消耗的最小功率为 ▲_ W。
-
难度：
使用次数：167
入库时间：2014-01-25
如图所示电路中有两个小灯，请在图中圆圈内，分别填入电流表或电压表的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零．
-
难度：
使用次数：77
入库时间：2014-01-25
小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按右图所示的电路图连接电路.
（2）闭合开关，排
除故障，用电压表测出L1两端的电压.（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接
点上.（4）测出AC间的电压，得出结论.
【交流与评估】
（1）闭合开关，发现电压表示数为零，则小灯泡的故障可能是 或 .
（2）小明用上面的方法能否测出L2两端的电压？ ，为什么？. .
（3）方法改进后，测出AB、BC、AC间的电
压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是 _▲ .改进方法 _▲ .
-
难度：
使用次数：111
入库时间：2014-01-25
在测量定值电阻的实验中
（1）连接电路时开关应___▲_______。
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（3）闭合开关前，滑动变阻器的滑片P应移至__
▲___（选填“A”或“B”）端。小明闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图乙所示，为__▲___V，计算出的电阻值为__▲_____Ω。（4）小明仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗? ▲_ ，理
由是_______________▲______ 。（5）如图丙所示是其他两组同学根据测得数据作出的，I-U图像，分析图像可知 ①Ra___▲___Rb （选填“>”、“=”或“<”）；
②在电阻一定时，______________▲_____________ _。
（6）小华连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是_________________▲__________________。（写出一种即可）
-
难度：
使用次数：52
入库时间：2014-01-25

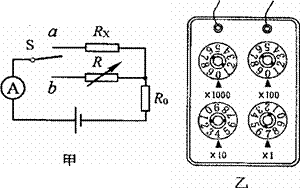

用如图甲所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱，s为单刀双掷开关，R。为定值电阻．小明同学用该电路进行实验，主要步骤有：
A．把开关S接b点，调节电阻箱，使电流表的示数为I
B．读出电阻箱的示数RC．把开关S接a点，读出电流表的示数为I
D．根据电路图，连接实物，将
电阻箱的阻值调至最大(1)上述步骤的合理顺序是__________ (只需填写序号)．
(2)步骤A中电阻箱调节好后示数如图乙所示，则它的示数为_______Ω．若已知R。的阻值为1OΩ，则待测电阻的阻值为 _ Ω．
(3)本实验所采用的物理思想方法可称为______________(选填“控制变量法”、“转换法”或“等效替代法”)．（4）小明又想测某未知电阻Rx的阻值，设计了如图所示电路（R0为已知阻值的定值电阻，电源电压不变），并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出Rx的表达式。
实验步骤： A．按照设计的电路图连接电路
B．断开S2、闭合S1记录电流表示数为I1
C．_______________
__________________ 表达式：Rx =_____________ （用已知和测量的物理量的符号表示）
