入库时间：2014-01-23在“测量小电灯的功率”的实验中，电源电压为4．5V，小灯泡额定电压为2．5V、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样
(1)连接电流表时应选用 的量程．

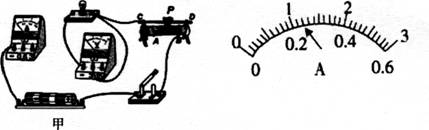

(2)请你用笔画线代替导线，将图甲中的实物电路连接完整．
(3)乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为
O．15A，产生这一现象的原因是 ．
(4)故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如乙图所示，请读出电流表的示数，并填入表格中．
(5)实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整．
(6)小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的 决定的，且
，灯泡发光越亮．
-
难度：
使用次数：51
入库时间：2014-01-23
如图所示，工人用滑轮组提升重240N的物体，所用的拉力为150N，物体在5秒内匀速上升lm。求：
(1)拉力做功的功率；
(2)滑轮组的机械效率。
-
难度：
使用次数：193
入库时间：2014-01-23
在如图所示的电路中，电源电压为9V且保持不变，电流表的规格为“O～O．6A”，电压表的规格为“0～15V”，灯泡上标有“6V 6W”字样，灯泡中的电流随电压变化的关系如图所示．试求：
(1)灯泡正常发光时的电阻．
(2)当电流表示数为0．4A时，电压表的示数．
(3)灯泡正常发光时滑动变阻器消耗的电功率．
