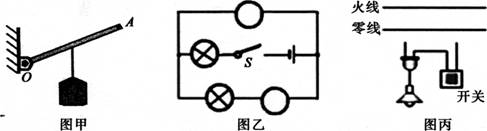

入库时间：2014-01-23(1)如图甲，请在A点画出能使杠杆OA在图示位置保持平衡的最小拉力的示意图。
(2)如图乙，在圆圈内填入正确的电表符号，使开关闭合后两灯都能发光。
(3)如图丙，用笔画线代替导线将螺口灯泡与按钮开关正确接入电路。
-
难度：
使用次数：173
入库时间：2014-01-23

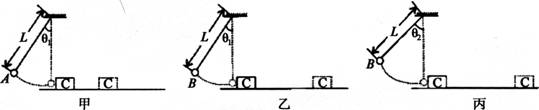

利用如图所示装置探究“物体的动能大小与哪些因素有关”。
将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C发生碰撞，木块都会在水平面上滑行一定距离后停止。图中的摆长L都相同，θ1＜θ2，球A、B的质量分别为mA、mB(mA<mB)。
(1)如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置。这表明两小球在摆动过程中的任一时刻的速度大小与小球的 无关。
(2)如图甲、乙所示，观察到B球能将木块C撞得更远。由此可得出结论： 。
(3)图乙中小球B到达竖直位置时的速度 (选填“大于”、“小于”或“等于”)图丙中小球B到达竖直位置时的速度。
(4)如图乙、丙所示，丙中木块C滑行得更远些，由此可得出结论： 。
-
难度：
使用次数：53
入库时间：2014-01-23
在探究影响导体电阻大小的因素时，小明、小红两位同学作出了如下猜想：导体的电阻与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．

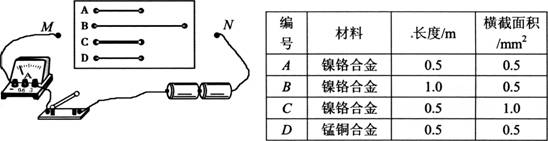

实验室提供了4根电阻丝，其规格、材料如下表格所示：
(1)为了验证上述猜想①，应该选用编号为——两根电阻丝；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想 (填序号)；现分别将A和D两电阻丝接入题图电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时， 。
(2)要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过 程均正确，两表的连接和示数如图所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差 ，解决这一问题的措施是 ．
-
难度：
使用次数：122
入库时间：2014-01-23
我们已进行过“探究通过导体的电流与电压、电阻的关系”的实验：

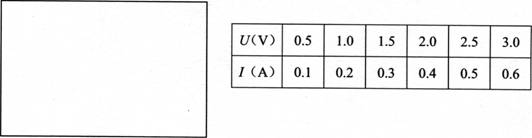

(1)(2分)请你在图中的方框内画出该实验的电路图．
(2)在连接电路时，当连完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，造成上述现象的原因分别是a． ．b． ．
(3)排除故障后，首先探究“通过导体的电流跟导体两端电压的关系”，调节滑动变阻器，测出通过电阻R的电流和对应的电压值如下表：
根据表中数据得到的结论是 ，通过计算可 知，此次实验所用的电阻为 Ω．
(4)接着探究“通过导体的电流跟导体电阻的关系”．首先将512的电阻接入电路，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；然后将5Ω的电阻改接成lOΩ的电阻，他下一步的操作应该是：闭合开关， ，并记下电流值；再改接20Ω的电阻，重复上述实验．
(5)在许多实验中都需要进行多次测量，其目的有以下两种：A．是为了从不同情况中找到普遍规律；B．是为了求平均值以减小误差．你认为在本实验中测量多组数据的目的是 ；“伏安法”测量定值电阻的阻值实验中多次测量的目的是 (选填“A”或“B”)．
-
难度：
使用次数：132
入库时间：2014-01-23
在学习“探究影响电流热效应的因素”时，同学们发现用电阻丝对煤油加热时，观察温度计的示数变化的过程非常耗时，为了减少实验的时间，他们提出了如下改进的设想：
设想一：将煤油换成水来做实验；
设想二：通过加热空气来做实验．
(1)根据所学知识，他们经过讨论，决定不采用设想一的方案，你认为他们判断的依据是：
。
(2)为了验证设想二，他们设计了下面的实验：

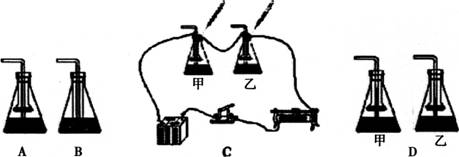

①在锥形瓶中装入 的红墨水，用相同的电阻丝及玻璃管组成如图A、B的装 置，通电后通过玻璃管中液柱的高度来显示 的大小．然后把它们分别接入相同的电路，发现在相同的时间内A管中的液柱比B管上升迅速，这说明 。
②同学们用两根电阻丝(R甲>R乙)插入相同的甲、乙瓶中并接入电路如图C所示，闭合开关，甲、乙两玻璃管中液面如图D所示，由此得出关于电热的结论是 ．
