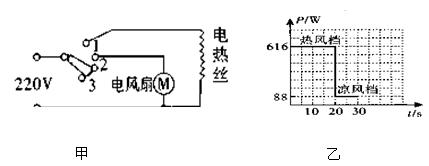

入库时间：2014-01-21图甲是家用电吹风的工作原理图，电吹风工作时可以吹出热风也可以吹出凉
风。（l）要让电吹风工作时吹出热风，它的开关应置于图16甲中 （选填“1 ”“2 ”或“3 ”）位置，此时电风扇与电热丝的连接方式是 。
（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图16乙所示，则在该次吹干头发过程中电吹风消耗的总电能是 J；
（3）
电热丝在工作时的电阻值是 Ω（保留一位小数）；（4）使用几年后，发现电热丝变细，则其电阻变 ，它的实际功率将变 。
-
难度：
使用次数：118
入库时间：2014-01-21
阅读短文，回答文后的问题
风寒温度

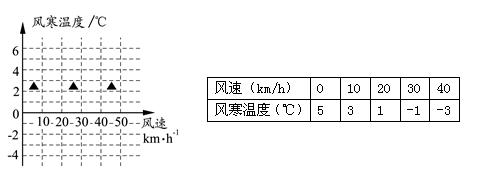

人们都有这样的体验：走在街上，穿着的衣服感觉冷暖刚好适宜，这时突然起了一阵大风，顿时感觉周身寒冷，这就是风寒效应．风寒效应会影响人们对冷的感觉，导致人体感觉的温度与温度计的示数有明显的差别．原来，人体的主要散热部位是皮肤，通过皮肤红外辐射、接触传导热量、冷热空气对流和汗液蒸发等方式散热．当无风时，在人体皮肤和周围空气之间，有一个比较稳定的空气层，由于空气是热的不良导体，可以起到保温作用；当刮风时，稳定的空气保温层不断被新来的冷空气所代替，并把热量带走．风速越大，人体散失的热量越快、越多，人也就感觉越寒冷．科学家提出用风寒温度描述刮风时人体皮肤感觉的温度．并通过大量实验找出了风寒温度和风速的关系，下表是在气温为5℃时，风寒温度和风速的关系．
（1）风会使人感觉更寒冷的原因主要是加强了下列哪种散热方式（ ）
A．辐射 B．传导 C．对流 D．汗液蒸发
（2）一个质量为50kg的人散失热量4.2×105J，如果人体没有产生相应的热量，则体温将下降______℃．［人体的比热容取4.2×103 J/(kg·℃)］
（3）利用表格给出的数据作出风寒温度—风速图像．
（4）当气温为5℃，风速为35km/h时，地面的水会结冰吗？
答：_______.
（5）根据所给数据，用T表示风寒温度，t表示气温，v表示风速，请你写出三者关系的表达式：______________．
-
难度：
使用次数：121
入库时间：2014-01-21
甲烷气体(CH4)无色、无臭，是沼气的主要成份．甲烷气体在空气中的浓度在一定范围内，遇到明火会发生爆炸．由此，阳湖中学综合实践活动小组的同学就甲烷气体的浓度测量展开探究活动．小组同学通过上网查询，知道用二氧化锡制成的电阻阻值随空气中甲烷气体浓度(甲烷气体在空气中的体积分数)的增大而减小．他们从物理实验室借来一只二氧化锡电阻Rx，并从产品说明书上获取相关参数，如下表所示．
甲烷气体浓度／％
O
20
40
60
80
100
Rx／Ω
25
20
15
lO
7
5

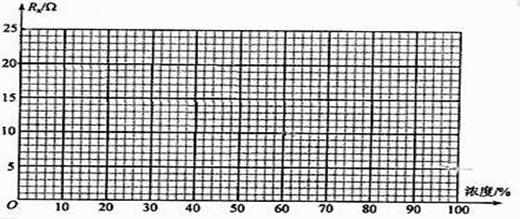

(1)请在下图中作出二氧化锡电阻阻值Rx与甲烷气体浓度的关系图像．
(2)小组同学利用电压为6V的电源、阻值为15Ω的定值电阻R0、量程为“0～0.6A”及“0～3A”的电流表和二氧化锡电阻Rx制作成甲烷气体浓度检测仪，其电路图如图17所示．当甲烷气体浓度增大时，电流表的示数将 (变大／变小／不变)．为使读数更
为准确，电流表的量程应选 A．(3)甲烷气体浓度在5%～15％范围内，遇到明火会发生爆炸．如果某绿色农场利用该甲烷气体浓度检测仪检测沼气池中甲烷气体的浓度，当电流表的示数为0.16A时，请求出该沼气池中的甲烷气体浓度大约是多少?一旦遇到明火，是否会发生爆炸?
