难度：
使用次数：84
入库时间：2014-01-19我们已学习了“欧姆定律”．
（1）当探究“电流与电压的关系”时，滑动变阻器的作用是 _________ ；当探究“电流与电阻的关系”时，滑动变阻器的作用是 _________ （保护电路除外）；
（2）小明根据图（a）所示的电路图，将图（b）中的实验器材连接成实验电路．同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接．
①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确
（3）他们在探究“电流与电压的关系”时，获取的一组实验数据如下表，请你填上空缺的一组[读数如图（c）]，并在坐标系上画出电流随电压变化的图象，实验中他们选用的定值电阻阻值为 _________ Ω；
电压U/V
2
4
8
10
电流I/A
0.08
0.15
0.33
0.4
（4）他们在探究“导体中电流跟电阻的关系”时，观察电表指针在某一合适的位置，取下Rx，换上另一较大电阻R0，下一步的操作是调节滑片位置，使滑动变阻器接入电路的电阻 _________ （选填“增大”或“减小”）；若无论怎么移动滑片都不能让电压表示数保持不变，则说明R0 _________ （选填“太大”或“太小”）．
-
难度：
使用次数：121
入库时间：2014-01-19

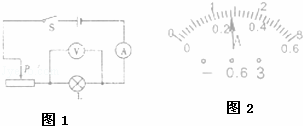

小明用如电路图1“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V．
a、连接电路前，开关应断开；
b、闭合开关，移动滑片，当小灯泡正常发光时电压表读数为 _________ V，并记录电流表的读数；
c、当确认电路连接正确，准备合上开关时，移动滑片，使变阻器连入电路的阻值为最大
d、实验结束，整理实验器材；
e、利用P=UI计算出小灯泡的额定功率；
（1）写出实验正确的操作顺序： _________ ；（用字母表达）
（2）小明同学连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，且电压表示数为零，电流表有示数，则故障的原因可能是小灯泡发生了 _________ ；
（3）故障排除后闭合开关时，灯很暗，电流表指针几乎不偏转．小明移动滑片，灯逐渐变亮，但电流表指针偏转很小，则接下来的操作是 _________ ；
（4）调整后继续操作，调节滑动变阻器的滑片到某一位置，小灯泡正常发光，电流表的示数如图2所示，则此时流过小灯泡的电流是 _________ A，灯泡的额定功率是 _________ W．
-
难度：
使用次数：164
入库时间：2014-01-19
将一只“6V lW“的小灯泡接在电压为9V的电路中，若想让灯泡正常发光，应串联还是并联一个电阻？阻值多大？
-
难度：
使用次数：110
入库时间：2014-01-19
下表是某一电动观光车的部分技术参数．
电动机的额定功率
电动机的额定电压
电动机功率
平路续驶里程
4kW
48V
90%
≤80km
（1）电动机以额定功率工作半小时消耗多少电能？对外做多少功？
（2）若电动机保持额定功率以36km/h的速度匀速行驶，求车受到的阻力？以这个速度行驶最多能维持多少时间？
-
难度：
使用次数：174
入库时间：2014-01-19
在如图所示的电路中，电源电压为6V且保持不变，R1=6Ω，R2=2Ω，R3=4Ω、求：
（1）当S2断开，S1拨到B时，电流表A、A1的示数分别是多少？
（2）当S2闭合，S1拨到A时，电流表A、A1的示数分别是多少？
