难度：
使用次数：144

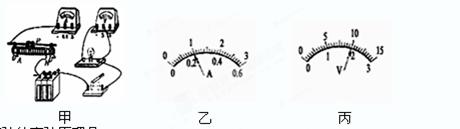

入库时间：2014-01-14小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、额定 电压为2.5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器（50Ω 1A）、以及 符合实验要求的电表、开关和导线。如图（甲）是小亮同学没有连接完整的电路。
（1）本实验的实验原理是
（2）请你用笔画线代替导线，将图甲所示的电路连接完整。
（3）小亮同学连好电路后闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，
电压表有示数，电流表无示数，则故障可能是 （写出一种即可）。
（4）小亮同学排除故障后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视 （选填序号）。
A．小灯泡亮度 B．电压表示数 C．电流表示数 D．滑动变阻器滑片
（5）小亮同学移动滑动变阻器滑片P到某处时，电压表的示数为2.2V，要测量小灯泡的额定功率时，应将滑片P向 端移动（选填“A”或“B” ）。当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是 W，此时小灯泡的电阻是 Ω。该实验中滑动变阻器除了保护电路外，还有 的作用。
（6）小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，保持电压表示数始终为如图丙所示，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的电阻阻值不能够大于 Ω。
-
难度：
使用次数：108
入库时间：2014-01-14
在“探究感应电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按如图所示的方式进行安装。
（1）小明闭合开关后进行了如下操作：
A．只让导体ab在水平方向左右运动
B．只让导体ab在竖直方向上下运动
C．只让蹄形磁体在水平方向左右运动
D．只让蹄形磁体在竖直方向上下运动
其中一定能产生感应电流的是 （填写字母）。
（2）如果将小量程电流表换成 ，可以观察磁场对通电导体的作用。
-
难度：
使用次数：50
入库时间：2014-01-14
随着生活条件的改善，小明家住上了新楼房，新楼使用的是天然气。小明想：将一
壶水烧开究竟需要多少天然气呢？他通过实践收集如下数据：水壶里放入2000cm3、
20℃的水，大火加热直至沸腾。又在物理书中查到天然气热值为8×107J/m3。［气压为1标准大气压；c水＝4.2×103J／(kg·℃)］
（1）烧开这壶水，水需要吸收多少热量？
（2）如果小明家天然气炉具的效率是40%，烧开这壶水，需要燃烧多少m3的天然气？
-
难度：
使用次数：63
入库时间：2014-01-14
生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电为6V的电源，两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器多档位的问题。已知R1=10Ω，R2=30Ω，请计算:
（1）S1、S2断开，S3闭合时，电路中的电流是多少?
（2）S1断开，S2、S3闭合时，通电5min电路消耗的电能是多少?
（3）该电路的最大功率和最小功率之比是多少?
