难度：
使用次数：157

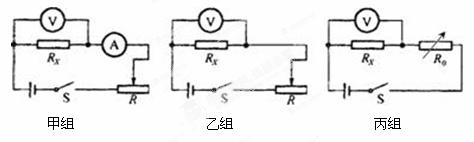

入库时间：2014-01-10实验室要测量一只阻值约为数百欧的电阻RX.能提供的器材有:干电池两节、学生用电压表（量程为0～3V、0～15V）、学生用电流表（量程为0～0.6A、0～3A）、滑动变阻器R（100Ω 2A）和电阻箱R0（0～9999Ω、5A）各一只、开关和导线若干。各组同学都提出了自己的设计方案,下面是其中三组同学的设计方案(电路图)。
(1) 你认为三种设计方案中不可行的是______ ，原因是:________________________。
(2) 在可行的方案中,你认为_______ 组的设计方案可以让测量结果更准确。
理由是:_______________________________。
-
难度：
使用次数：189
入库时间：2014-01-10
在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2．5V
，额定电流为0．25A,小灯泡两端允许加的最大电压为小灯泡额定电压的1．2倍。(温度越高小灯泡电阻越大)(1)小明已连接的部分电路如图所示,接下来小明将根据______确定了电压表的量程
(2)从图中可看出，小明正确地把电流表小量程接入了电路。请写出小明确定用电流表小量程的分析与论证过程。
(3)画出实验用的表格，表中要有必要的信息。
(4)假设小刚所用的滑动变阻器最大电阻为5Ω，其他器材与小明的相同，小刚能否完成该实验并说明理由。
(5)小刚想接着探究“小灯泡发光时的亮度与电功率的关系实验时，用数量和规格均满足实验要求的定值电阻代替了滑动变阻器。请分析说明用定值电阻代替滑动变阻器做实验的两点不足
① ；
② 。
