难度：
使用次数：76

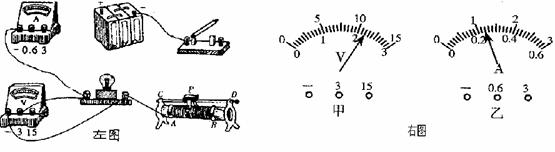

入库时间：2014-01-06在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样．左图是小向同学没有连接完的实物电路。
⑴请你用笔画线代替导线，将实物电路连接完整（2分）；⑵实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因是 ；
⑶故障排除后，闭合开关，移动滑动变阻器的滑片到某一位置 ，电压表的示数如右图甲所示，此时电压为 V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”）；
⑷当小灯泡正常发光时，电流表的示数如右图乙所示，则小灯泡的额定功率是 W。
-
难度：
使用次数：72
入库时间：2014-01-06
家庭用的电热饮水机，有加热和保温两种工作状态。加热前温控开关S1处于闭合状态，闭合开关S后饮水机开始加热，当水箱内水温达到98℃时温控开关S1自动断开，饮水机处于保温状态；当水温降至一定温度t时，S1又闭合重新加热。饮水机的铭牌数据与电路原理图如下：
水箱容量
额定电压
加热功率
保温功率
2L
220V
440W
40W
求：
（1）正常加热时通过饮水机的电流；
（2）正常加热时电阻R2的阻值；
（3）若饮水机重新加热一次的时间为5min，加热一次消耗的电能。
-
难度：
使用次数：143
入库时间：2014-01-06
实验室有一种小量程的电流表叫毫安表，用符号
表示，在进行某些测量时，其电阻不可忽略。在电路中，我们可以把毫安表看成一个定值电阻，通过它的电流可以从表盘上读出。利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R1=140Ω，R2=60Ω。当开关s1闭合、s2断开时，毫安表的读数为6 mA；当s1、s2均闭合时，毫安表的读数为8 mA。求毫安表的电阻RA和电源的电压U。
-
难度：
使用次数：60
入库时间：2014-01-06
如图所示的电动机是一种使用广泛的动力机械，从能量转化的角度看．它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉。现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A。问：
（1）每分钟该电动机消耗的电能是多少，
（2）已知电流通过导体时产生的热量Q=I2Rt（其中I、R和t分别表示通过导体的电流、导体的电阻和通电时间），若该电动机线圈的电阻是0.4Ω，则线圈每分钟产生的热量是多少?
（3）这台电动机每分钟所做的机械功是多少?
