入库时间：2014-01-04小雷想知道小灯的亮暗程度与什么因素有关．于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究．
（1）请你用笔画线代替导线，根据上图所示的电路图，将下图所示实物图连接完整．（3分）（2）若小雷连接好电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度．原因是他把滑动变阻器的 （选填“A、B”或“C、D”）接线柱接入了电路．（1分）
（3）小雷排除故障后，按上图所示的电路继续进行实验：①闭合开关，滑片P向 （选填“A“或“B“）（1分）端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
次数
电压/V
实际功率/W
电阻Ω
1
1.6
O．20
O．32
8.00
2
2.5
O．24
O．60
1O.42
3
2.8
O．26
O．73
1O．77
②请将记录数据时遗漏的物理量和单位填入表格的空格处．（1分）
（4）小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮．结合表中数据得出的结论是小灯泡越亮，它的实际功率越 ．（1分）
（5）用L2替换L1重复上面的实验时，需要改变 表的量程，（1分）发现灯L2的亮度变化规律与灯L1相似．
（6）小雷在实验结束后与同学们讨论：①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确．“这种说法错误的原因是小雷忽略了 对小灯电阻的影响．（1分）②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系．“你认为这种说法 （选填“正确”或“错误”）．（1分）
-
难度：
使用次数：245
入库时间：2014-01-04

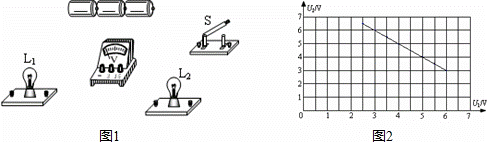

一实验小组用如图1所示的器材探究“串联电路的电压关系”．用三节干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2，其中L1电阻值已知，L2电阻值未知．
（1）请用笔画线代替导线，连接实验电路．要求：L1和L2串联，电压表测量两灯串联后的总电压．（2分）
（2）为了保证电路的安全，连接器材时，开关应 ．（1分）
（3）小明用电压表测量L1两端电压时，直接选用0-3V的量程，小悦说这样不行，规范的操作方法应该是 ．（2分）
（4）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是 ．（2分）
（5）他们排除故障后继续实验，得出一组实验数据如下表．为了得出串联电路电压关系的普遍规律，他们还应 ．（2分）
L1两端电压U1（V）
L2两端电压U2（V）
电路两端总电压U总（V）
1.5
2.8
4.3
（6）另一实验小组的小宝根据实验数据绘制了电压U2随电压U1变化的图象，如图2所示，请你根据该图象写出电压U2和U1的关系式：U2= ．（1分）
-
难度：
使用次数：105
入库时间：2014-01-04
额定电压为2.5V的灯泡连入如图甲所示的电路中，电源电压保持不变，滑动变阻器R0的最大电阻为10。闭合开关S，滑片从端b向a端滑动，直到小灯泡正常发光，得到如图乙所示的I--U 图象。求：
（1）小灯泡的额定功率。
（2）滑片在端时小灯泡的电阻。
（3）电源电压。
-
难度：
使用次数：133
入库时间：2014-01-04
下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：
××牌电烤箱
额定电压
220V
额定
功率高温档
1100W
低温档
440W
电源频率
50HZ
（1）电烤箱在高温档正常工作15min所消耗的电能；
（2）电烤箱在低温档正常工作时，R2的阻值是多少；
（3）假设在用电高峰时，家庭电路实际电压为200V，电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后1位）？
